通带频率570~870MHz, DC-400MHz≥60dBc, 1100-2500MHz≥55dBc, 表面贴装
- ZBF15-L720-300-1677
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 570 | ~ | 870 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 矩形系数 | 60db/3db | 1.5 | dB | |||
| 带外抑制 | DC-400 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1100-2500 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 3-6.5 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -45~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 450 | 65.51 | -54.49 | -54.49 | 14.16 |
| 489 | 41.7 | -52.21 | -52.21 | -11.56 |
| 529 | 3.51 | -7.7 | -7.7 | 10.52 |
| 568 | 1.53 | -2 | -2 | 10 |
| 607 | 1.4 | -1.36 | -1.36 | 6.86 |
| 646 | 1.08 | -1.06 | -1.06 | 5.59 |
| 686 | 1.43 | -1.2 | -1.2 | 4.63 |
| 725 | 1.4 | -1.19 | -1.19 | 4.52 |
| 764 | 1.5 | -1.29 | -1.29 | 4.52 |
| 804 | 1.46 | -1.34 | -1.34 | 4.66 |
| 843 | 1.26 | -1.52 | -1.52 | 5.46 |
| 882 | 1.3 | -1.98 | -1.98 | 6.63 |
| 921 | 2.02 | -3.76 | -3.76 | 8.79 |
| 961 | 5.65 | -12.97 | -12.97 | 16.63 |
| 1000 | 31.75 | -52.99 | -52.99 | 2.78 |

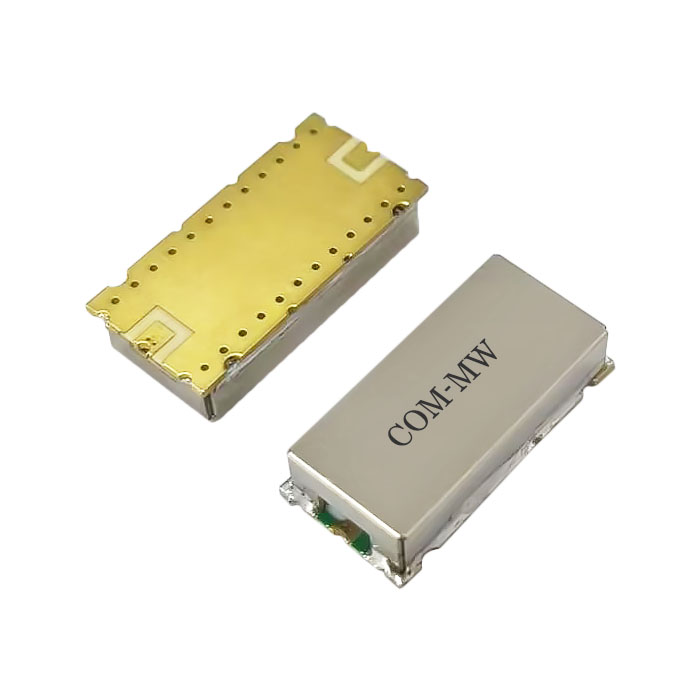

参考实物图

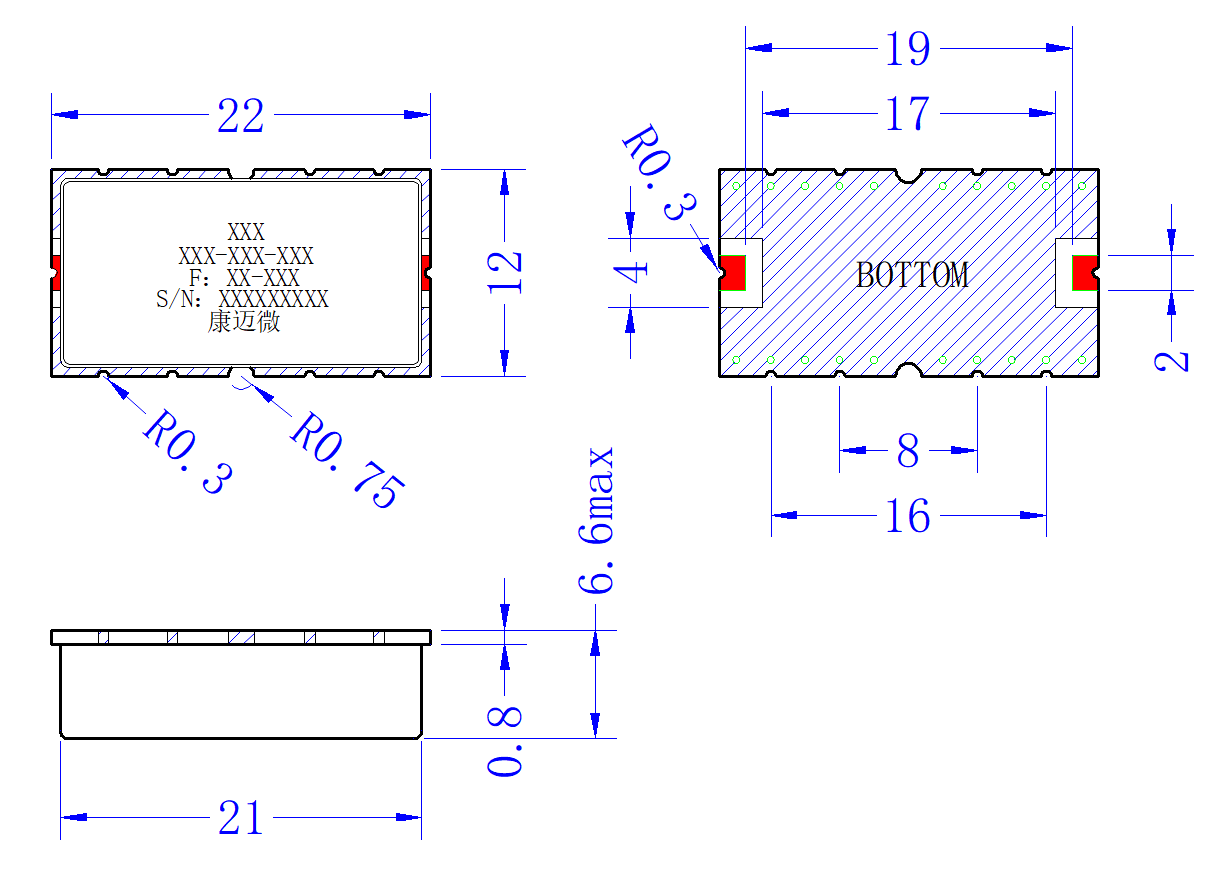

外形结构图（mm）

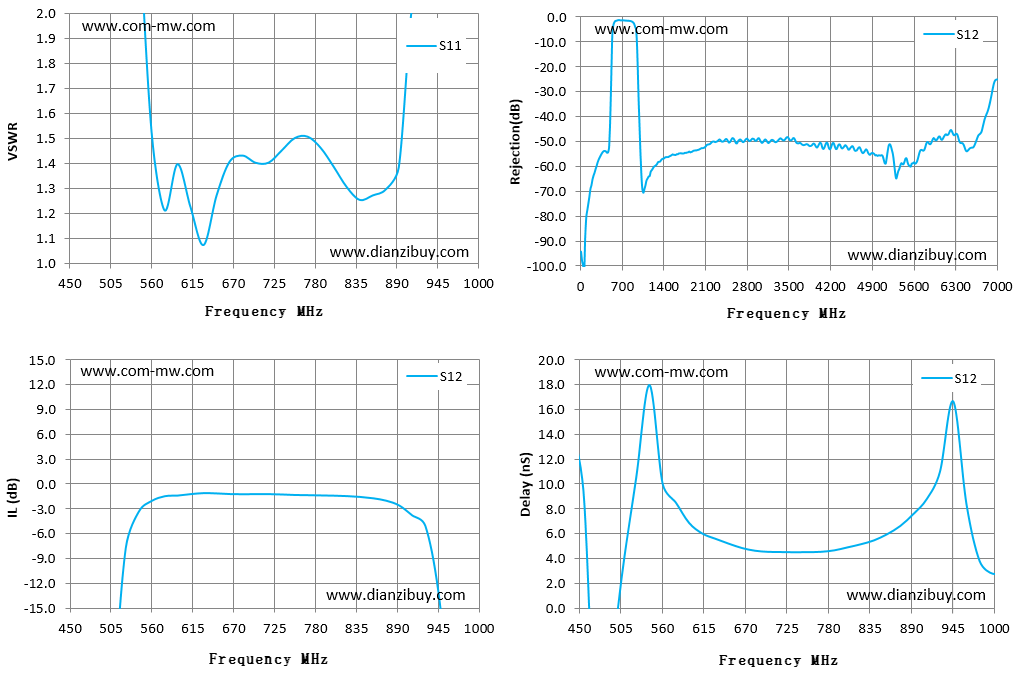

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
