产品
滤波器
通带频率 2025~2120MHz,DC-1.6GHz≥60dBc,1.6-1.72GHz≥40dBc,2.25GHz≥30dBc,2.5-3.2GHz≥60dB,微带圆针
- ZBF15-L2072.5-95-1725
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2025 | ~ | 2120 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带内波动 | 任意12 | MHz | 0.2 | dB | ||
| 带外抑制 | DC-1.6 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 1.6-1.72 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 2.25 | GHz≥ | 30 | dBc | ||
| 带外抑制 | 2.5-3.2 | GHz≥ | 60 | dB | ||
| 带外抑制 | 3.2-5 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤0.2ns（任意±10mhz） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1920 | 18.05 | 15.28 | -25.77 | -25.77 | 1.88 |
| 1944 | 11.58 | 9.96 | -17.96 | -17.96 | 3.25 |
| 1969 | 4.3 | 4.12 | -9.07 | -9.07 | 6.23 |
| 1993 | 1.13 | 1.44 | -3.75 | -3.75 | 9.13 |
| 2017 | 1.37 | 1.33 | -2.96 | -2.96 | 6.88 |
| 2041 | 1.19 | 1.09 | -2.6 | -2.6 | 6.22 |
| 2066 | 1.25 | 1.3 | -2.54 | -2.54 | 5.81 |
| 2090 | 1.06 | 1.23 | -2.51 | -2.51 | 5.82 |
| 2114 | 1.23 | 1.33 | -2.64 | -2.64 | 6.03 |
| 2139 | 1.22 | 1.27 | -2.86 | -2.86 | 6.53 |
| 2163 | 1.41 | 1.39 | -3.56 | -3.56 | 7.79 |
| 2187 | 1.78 | 1.97 | -4.58 | -4.58 | 8.49 |
| 2211 | 2.29 | 4.15 | -9.19 | -9.19 | 9.67 |
| 2236 | 4.8 | 7.08 | -19.58 | -19.58 | 8.11 |
| 2260 | 9.82 | 8.25 | -33.88 | -33.88 | 4.58 |

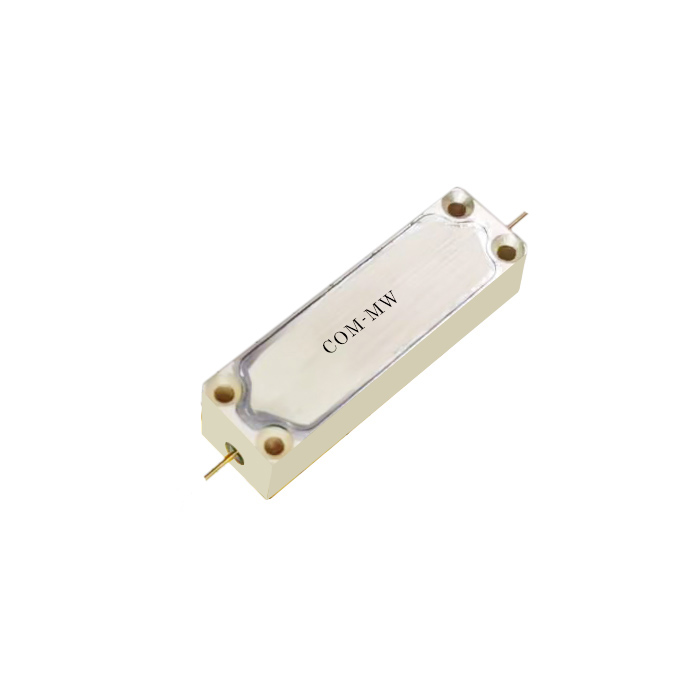

参考实物图

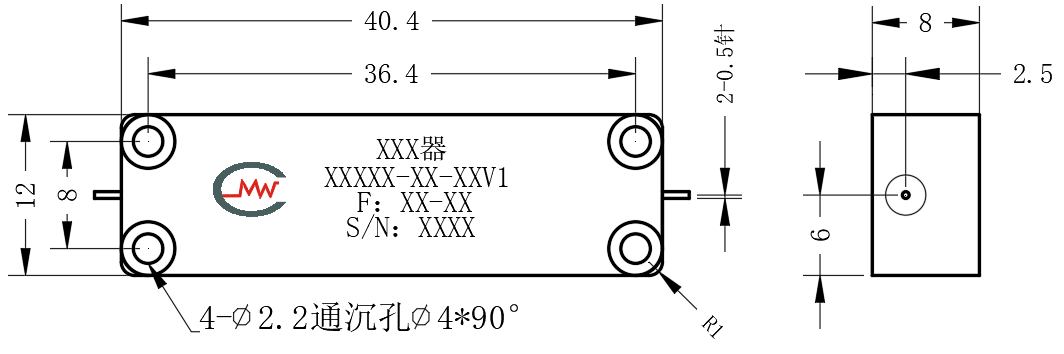

外形结构图（mm）

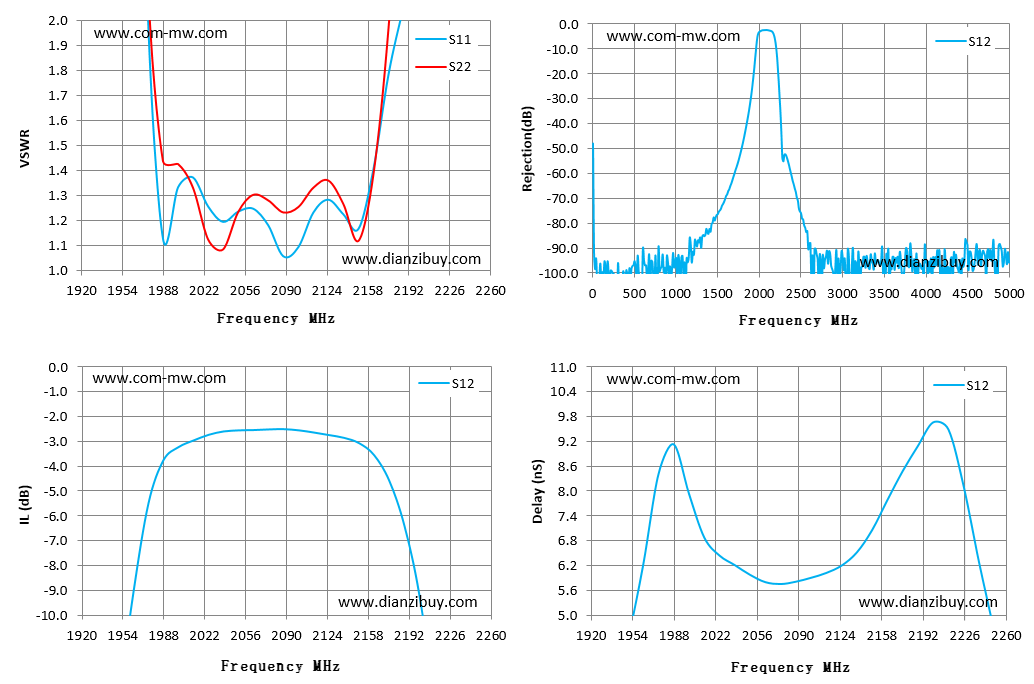

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
