产品
滤波器
通带频率 300~1000MHz,DC-200MHz≥40dB,1080-6000MHz≥40dB,SMA
- ZBF5-L650-700-3786
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 300 | ~ | 1000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-200 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1080-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.15 | 59.66 | 63.56 | -49.69 | 3.38 |
| 0.23 | 56.20 | 35.49 | -36.20 | 2.37 |
| 0.31 | 1.12 | 1.10 | -0.76 | 6.73 |
| 0.40 | 1.32 | 1.30 | -0.54 | 3.38 |
| 0.48 | 1.10 | 1.12 | -0.44 | 2.84 |
| 0.56 | 1.08 | 1.07 | -0.42 | 2.61 |
| 0.64 | 1.07 | 1.09 | -0.46 | 2.58 |
| 0.73 | 1.04 | 1.02 | -0.51 | 2.68 |
| 0.81 | 1.25 | 1.24 | -0.65 | 2.91 |
| 0.89 | 1.28 | 1.25 | -0.81 | 3.55 |
| 0.97 | 1.21 | 1.22 | -1.15 | 5.22 |
| 1.05 | 8.25 | 10.02 | -14.54 | 9.18 |
| 1.14 | 38.96 | 27.40 | -69.91 | -32.43 |
| 1.22 | 58.04 | 32.02 | -52.03 | 1.18 |
| 1.30 | 67.32 | 33.58 | -54.23 | 0.27 |
参考实物图

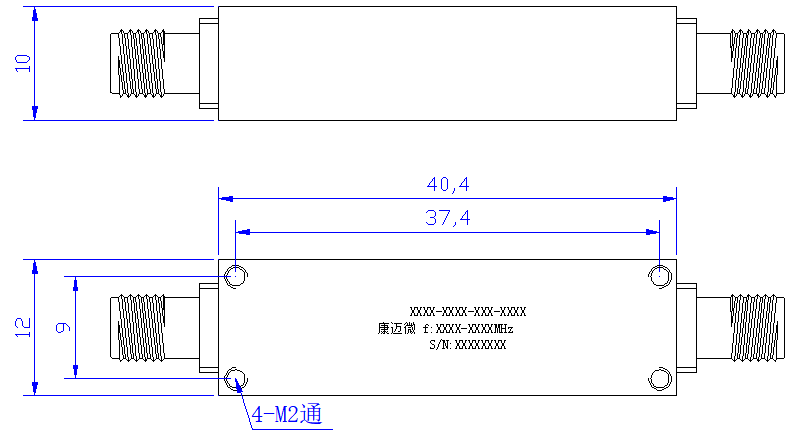

外形结构图（mm）

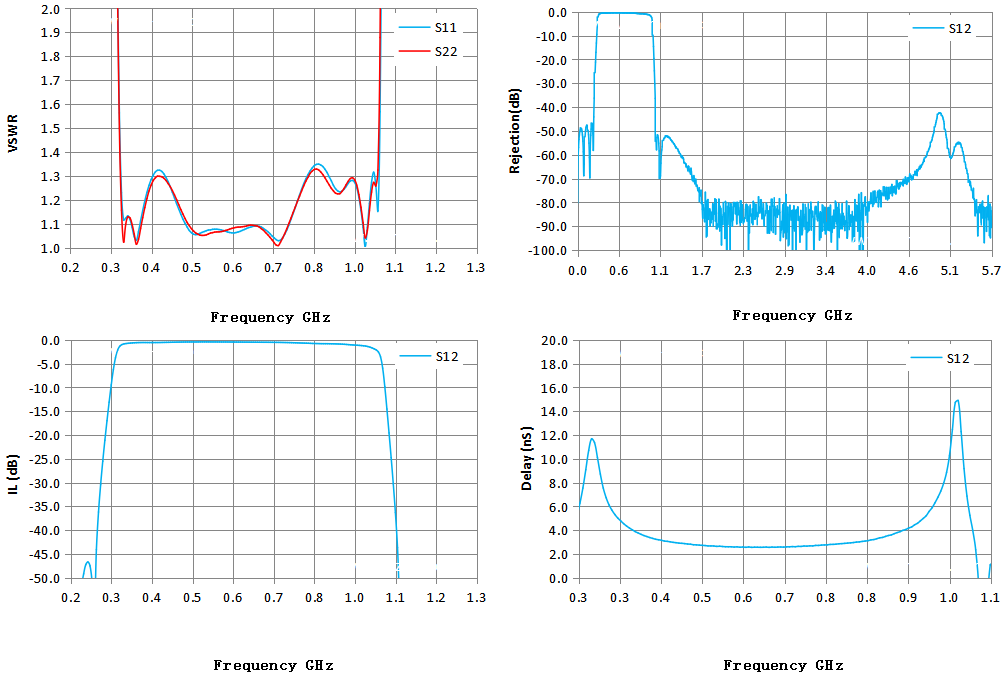

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
