产品
滤波器
通带频率 2000~4000MHz,DC-1700MHz≥40dB,4600-8000MHz≥45dB,SMA-K可拆
- ZBF5-L3000-2000-2349
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 4000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1700 | MHz≥ | 40 | dB | ||
| 带外抑制 | 4600-8000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1.6 | 112.29 | 46 | -58.85 | -1.83 |
| 1.81 | 28.98 | 19.96 | -26.83 | 1.38 |
| 2.03 | 1.18 | 1.15 | -1.39 | 2.54 |
| 2.24 | 1.16 | 1.14 | -0.93 | 1.45 |
| 2.46 | 1.27 | 1.26 | -0.85 | 1.15 |
| 2.67 | 1.28 | 1.26 | -0.82 | 1.06 |
| 2.89 | 1.1 | 1.09 | -0.77 | 1.02 |
| 3.1 | 1.27 | 1.28 | -0.83 | 1 |
| 3.31 | 1.21 | 1.16 | -0.85 | 1.04 |
| 3.53 | 1.26 | 1.29 | -0.96 | 1.11 |
| 3.74 | 1.1 | 1.07 | -1.05 | 1.29 |
| 3.96 | 1.1 | 1.19 | -1.37 | 1.7 |
| 4.17 | 3.87 | 4.91 | -7.04 | 2.5 |
| 4.39 | 25.51 | 49.9 | -36.9 | 0.7 |
| 4.6 | 37.98 | 65.47 | -56.93 | -1.59 |
参考实物图
外形结构图（mm）

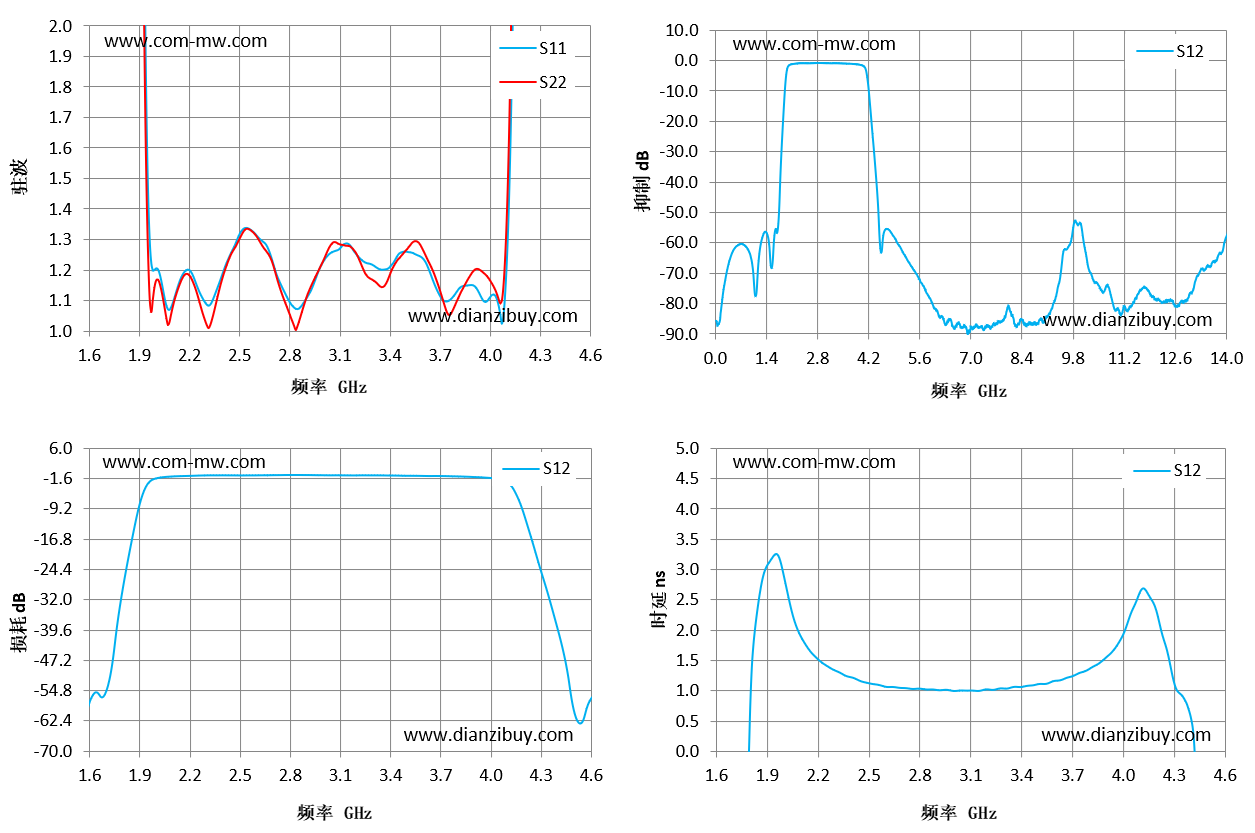

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
