产品
滤波器
阻带频率1805~1830MHz, ≥60dB, 通带频率 DC~1790MHz, 1845~6000MHz, N
- K6-1805-1830-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1805 | ~ | 1830 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1790 | MHz | |
| 通带频率 | 1845 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1750 | -0.31 | 1.26 |
| 1790 | -2.23 | 1.27 |
| 1795 | -5.35 | 7.15 |
| 1800 | -15.56 | 17.41 |
| 1805 | -86.83 | 41.78 |
| 1808 | -66.84 | 45.26 |
| 1810 | -83.79 | 44.76 |
| 1816 | -89.62 | 46.98 |
| 1820 | -67.11 | 37.85 |
| 1826 | -67.81 | 45.46 |
| 1830 | -85.70 | 48.4 |
| 1835 | -15.75 | 15.83 |
| 1840 | -5.44 | 6.76 |
| 1845 | -2.19 | 1.35 |
| 1900 | -0.38 | 1.46 |
参考实物图
外形结构图（mm）

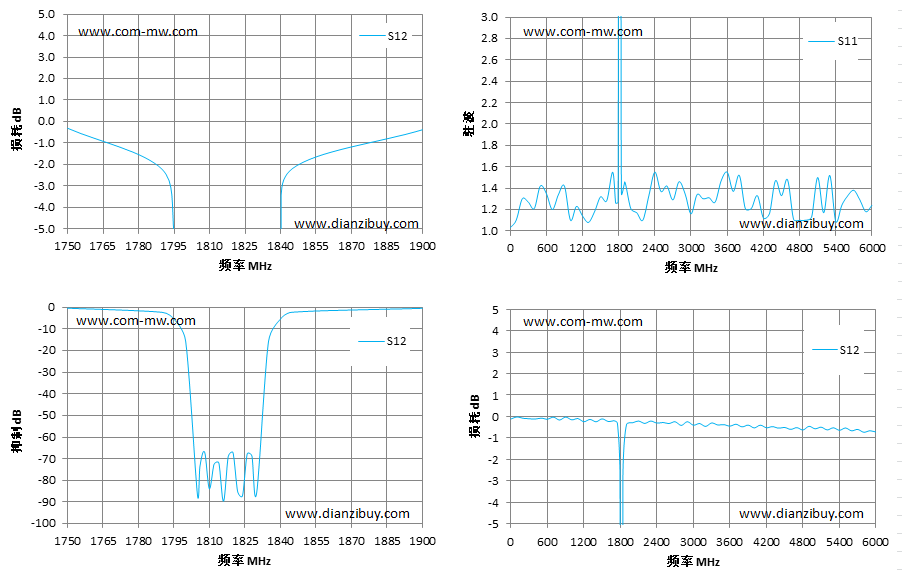

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
