10~26.5GHz,20W,2路,0°,SMA
- ZPD8-2M10-26.5G-2972
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 26.5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 9.00 | 1.19 | 1.21 | -3.18 | -3.22 | -40.44 | -0.86 |
| 10.36 | 1.14 | 1.17 | -3.18 | -3.23 | -25.81 | -0.89 |
| 11.71 | 1.12 | 1.17 | -3.18 | -3.23 | -20.51 | -0.77 |
| 13.07 | 1.08 | 1.18 | -3.21 | -3.24 | -19.35 | -0.94 |
| 14.43 | 1.10 | 1.14 | -3.19 | -3.21 | -20.23 | -1.19 |
| 15.79 | 1.22 | 1.05 | -3.23 | -3.26 | -19.47 | -1.29 |
| 17.14 | 1.22 | 1.03 | -3.28 | -3.32 | -19.18 | -1.41 |
| 18.50 | 1.05 | 1.11 | -3.20 | -3.24 | -22.84 | -1.56 |
| 19.86 | 1.14 | 1.24 | -3.25 | -3.30 | -26.52 | -1.67 |
| 21.21 | 1.14 | 1.24 | -3.36 | -3.40 | -23.38 | -1.89 |
| 22.57 | 1.18 | 1.08 | -3.24 | -3.30 | -25.03 | -2.08 |
| 23.93 | 1.16 | 1.15 | -3.31 | -3.38 | -23.92 | -2.16 |
| 25.29 | 1.12 | 1.21 | -3.24 | -3.31 | -20.22 | -2.08 |
| 26.64 | 1.20 | 1.24 | -3.23 | -3.32 | -22.58 | -2.82 |
| 28.00 | 1.23 | 1.37 | -3.24 | -3.38 | -25.13 | -2.78 |

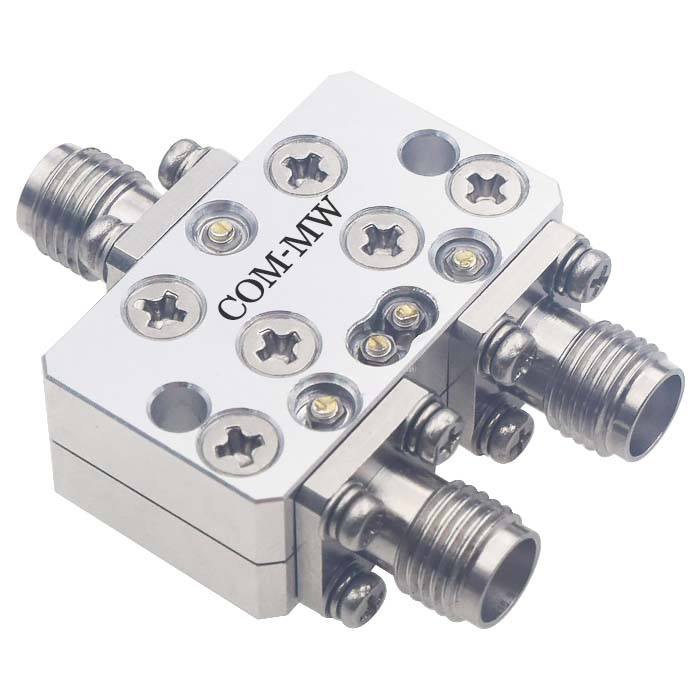

参考实物图

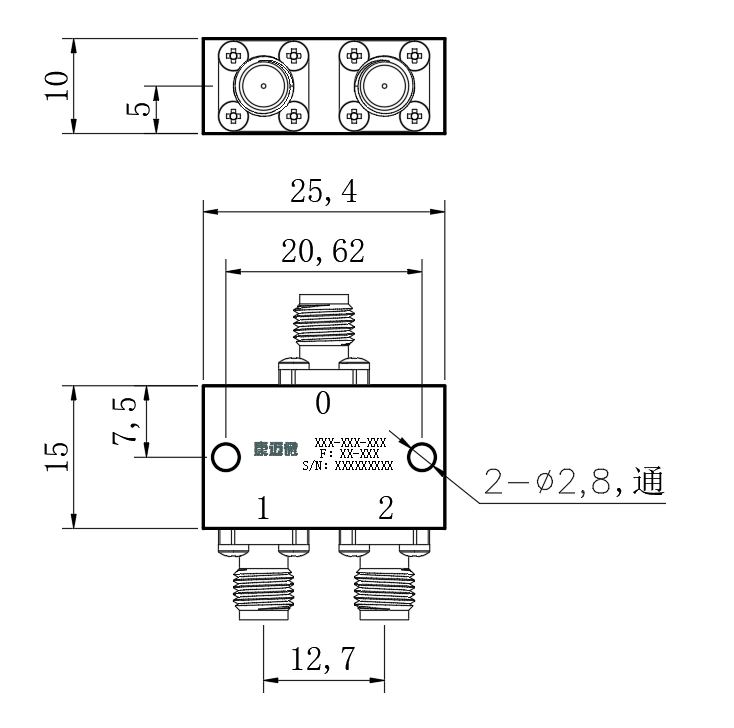

外形结构图（mm）

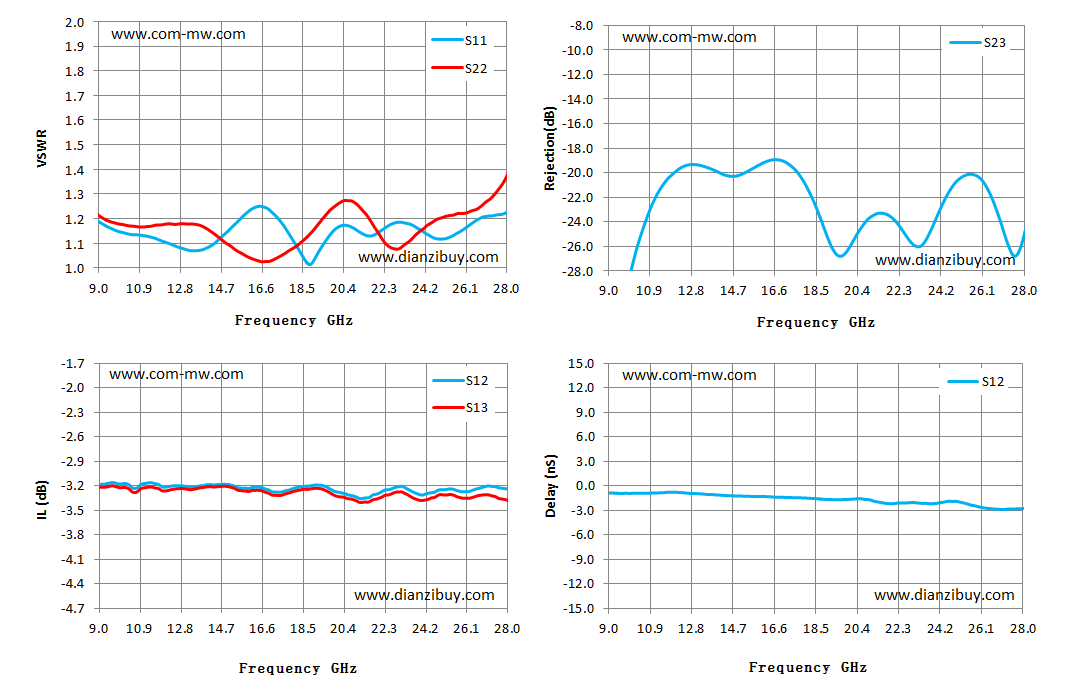

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
