9~10GHz, 200W, 90°电桥, 微带焊盘,
- ZHC8-9-10G-2691
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9 | ~ | 10 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 15 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分路端驻波比 | 1.6 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 微带焊盘 |
| 表面 | 镀银 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | |
| 其它 | 配合ZHC8-9-10G-2692使用，做合成器 |
端口定义
| IN | 0 | --- | --- | --- |
| ISO | 5 | --- | --- | --- |
| 0° | 4 | --- | --- | --- |
| -90° | 3 | --- | --- | --- |
| -90° | 2 | --- | --- | --- |
| -180° | 1 | --- | --- | --- |

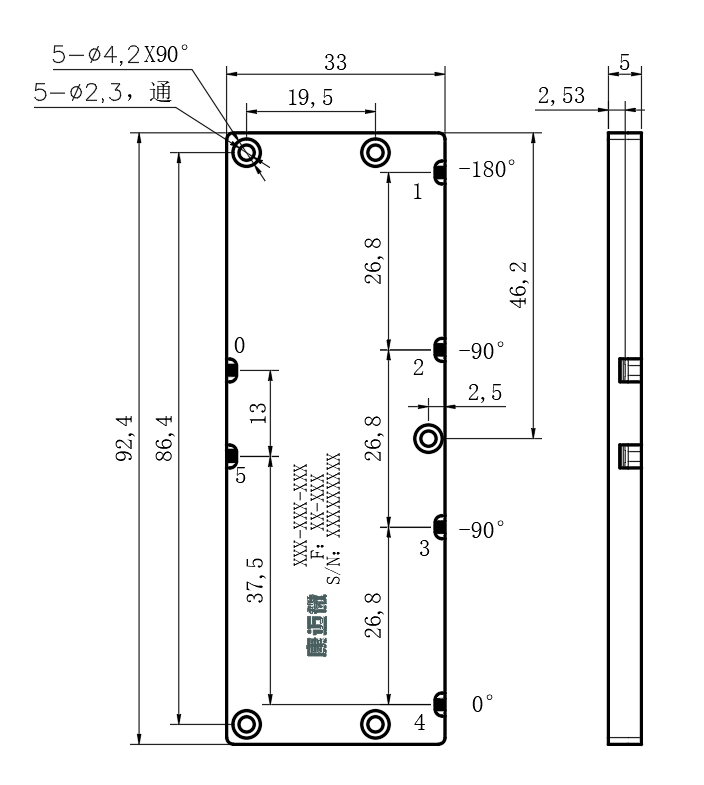

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
