产品
滤波器
通带频率 2~18GHz,DC-1.5GHz≥35dB,SMA
- ZHPF5-C2-18G-3032
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-1.5 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1198.87 | 2824.97 | -79.53 | -79.53 | 4.69 |
| 0.39 | 206.34 | 252.02 | -81.35 | -81.35 | -5.53 |
| 0.74 | 179.87 | 199.10 | -72.56 | -72.56 | -1.35 |
| 1.10 | 182.08 | 245.74 | -74.62 | -74.62 | 2.46 |
| 1.45 | 363.67 | 283.30 | -52.23 | -52.23 | 0.33 |
| 1.81 | 171.80 | 97.59 | -20.98 | -20.98 | 0.83 |
| 2.16 | 1.42 | 1.45 | -0.32 | -0.32 | 1.44 |
| 2.52 | 1.31 | 1.31 | -0.13 | -0.13 | 0.83 |
| 2.87 | 1.10 | 1.06 | -0.19 | -0.19 | 0.64 |
| 3.23 | 1.13 | 1.13 | 0.12 | 0.12 | 0.52 |
| 3.58 | 1.09 | 1.08 | 0.05 | 0.05 | 0.46 |
| 3.94 | 1.08 | 1.06 | -0.26 | -0.26 | 0.41 |
| 4.29 | 1.13 | 1.12 | -0.22 | -0.22 | 0.37 |
| 4.65 | 1.27 | 1.27 | -0.28 | -0.28 | 0.32 |
| 5.00 | 1.38 | 1.37 | 0.38 | 0.38 | 0.32 |

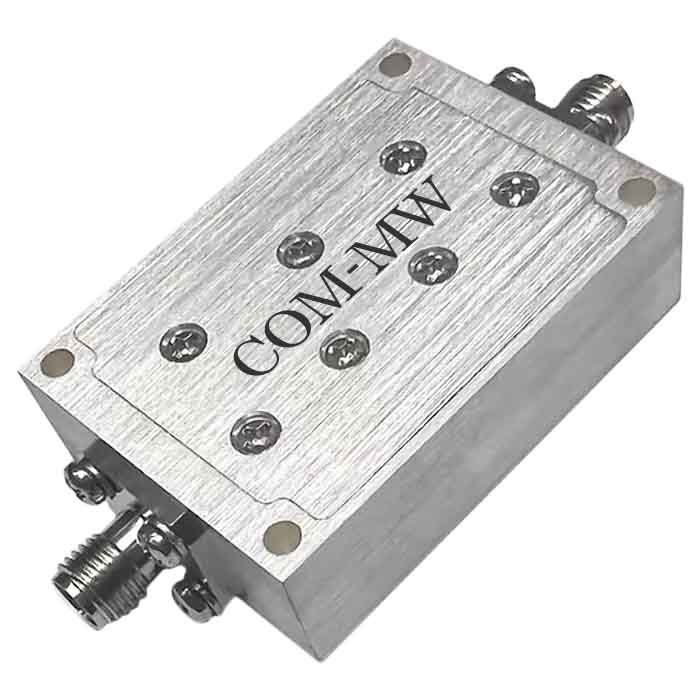

参考实物图
外形结构图（mm）

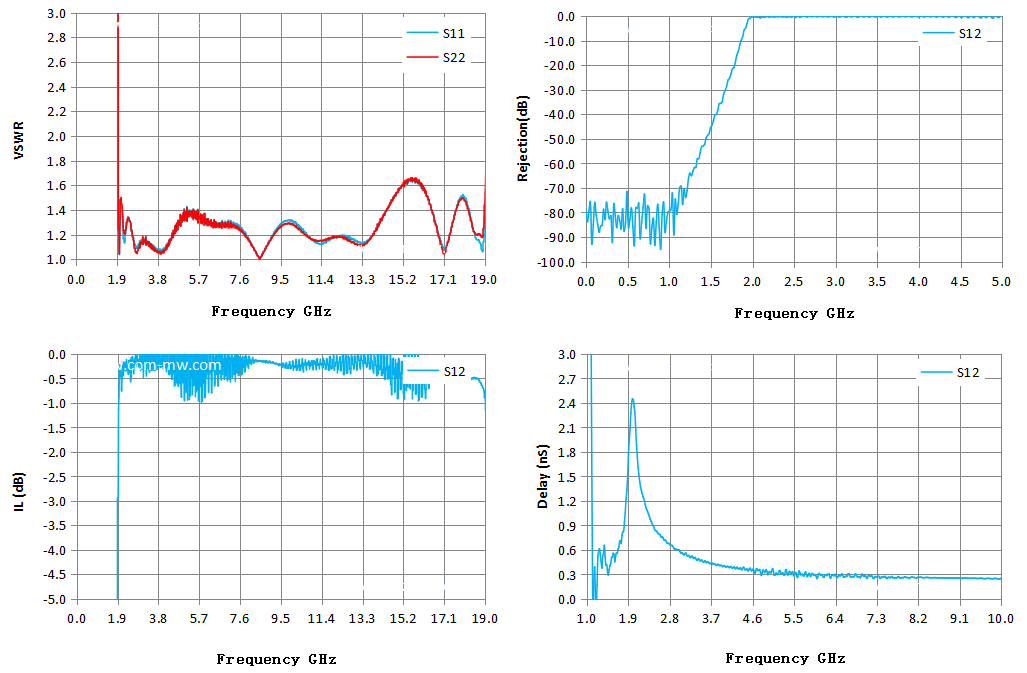

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
