产品
滤波器
通带频率 2~8.4GHz,DC-1800MHz≥40dBc,dB,微带圆针
- ZHPF15-L2-8.4G-1739
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 8.4 | GHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带外抑制 | DC-1800 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1500 | 37.15 | 43.56 | -51.67 | -51.67 | 0.28 |
| 2000 | 1.19 | 1.27 | -1.62 | -1.62 | 2.79 |
| 2500 | 1.63 | 1.66 | -0.79 | -0.79 | 0.50 |
| 3000 | 1.52 | 1.67 | -0.72 | -0.72 | 0.24 |
| 3500 | 1.34 | 1.45 | -0.63 | -0.63 | 0.16 |
| 4000 | 1.21 | 1.26 | -0.55 | -0.55 | 0.20 |
| 4500 | 1.22 | 1.24 | -0.40 | -0.40 | 0.20 |
| 5000 | 1.35 | 1.35 | -0.53 | -0.53 | 0.23 |
| 5500 | 1.45 | 1.46 | -0.24 | -0.24 | 0.38 |
| 6000 | 1.49 | 1.51 | -0.43 | -0.43 | 0.21 |
| 6500 | 1.47 | 1.47 | -0.41 | -0.41 | 0.23 |
| 7000 | 1.37 | 1.37 | -0.52 | -0.52 | 0.27 |
| 7500 | 1.23 | 1.25 | -0.59 | -0.59 | 0.21 |
| 8000 | 1.07 | 1.14 | -0.72 | -0.72 | 0.13 |
| 8500 | 1.10 | 1.15 | -0.74 | -0.74 | 0.13 |

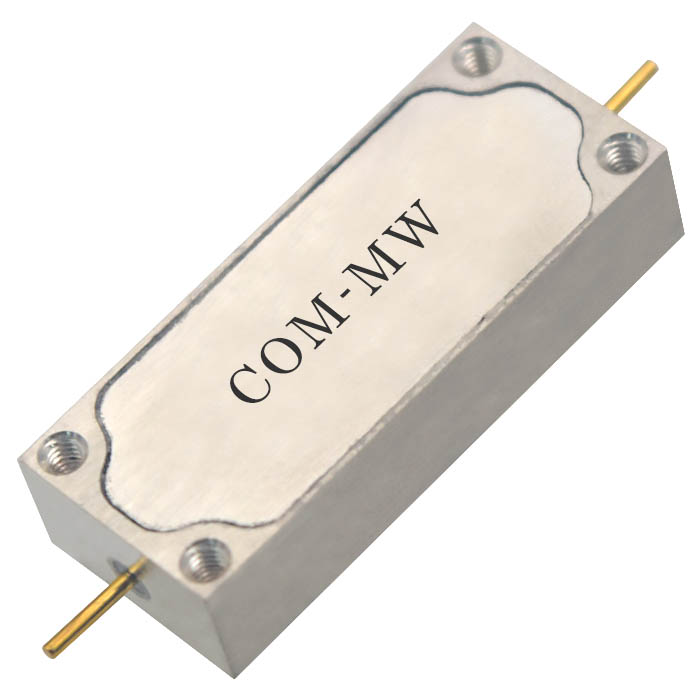

参考实物图

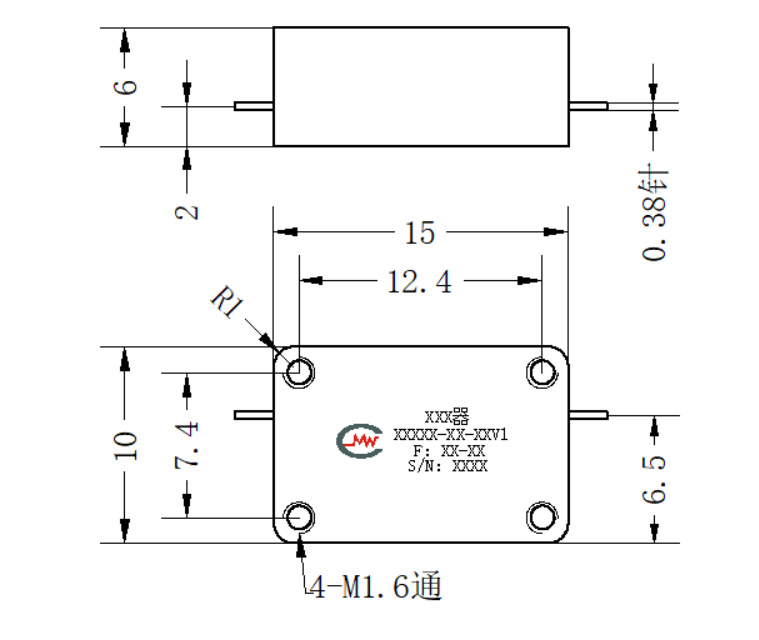

外形结构图（mm）

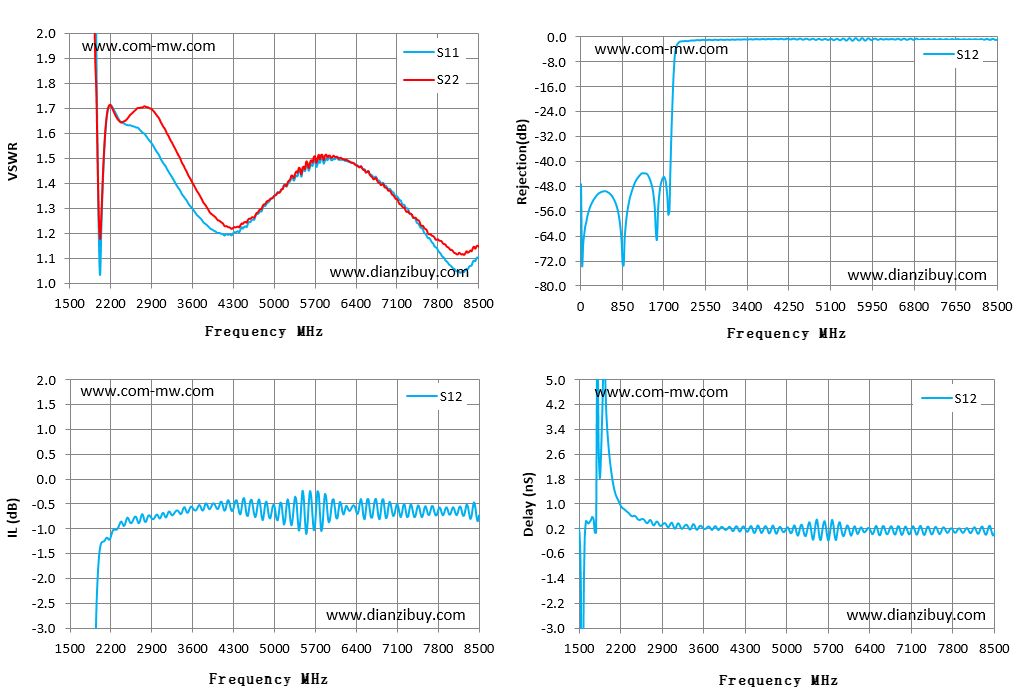

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
