开口波导探头
工作频率 9.84~15GHz,增益 5dBi,2.2,线极化 ,SMA-K
- KOWP-BJ120-S
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
开口波导探头应用在天线近场测量系统中。开口波导探头的结构比较简单，方向图也比较简单而容易控制，增益平坦。采用标准波导覆盖频率0.32∼220GHz，可配备吸波材料使用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9.84 | ~ | 15 | GHz |
| 增益 | 5 | dBi | ||
| 驻波比 | 2.2 | |||
| 3dB波束宽度 | 55 | 110 | ° | |
| 交叉极化隔离度 | 35 | dB |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 50W设计保证 |
| 接口形式 | SMA-K |
| 波导型号 | BJ120 |
| 外形尺寸 | 101.6*101.6*198mm |
| 估算重量 | 300g |
| 产品材料 | 铜H62 |
| 表面处理 | 海灰色砂面 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+75℃设计保证 |
外形结构图（mm）

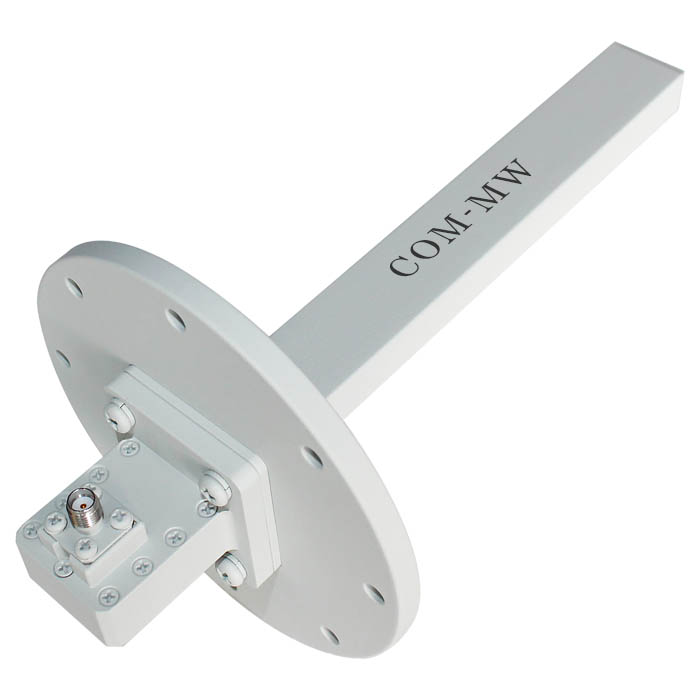

参考实物图

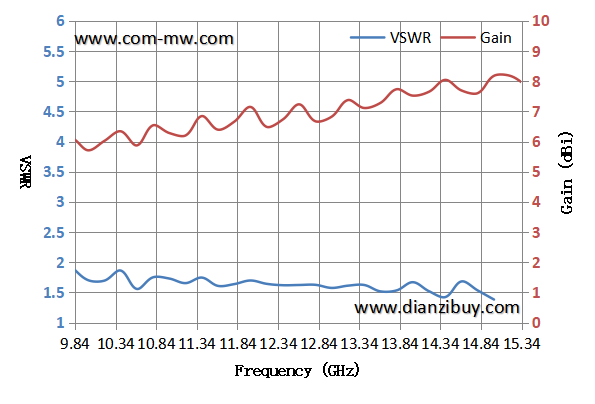

典型测试曲线
典型方向图
