产品
滤波器
高通频率 130~2000MHz,DC-37MHz≥40dB,48MHz≥20dB,表面贴装,替代RHP-65+
- HF002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 130 | ~ | 2000 | MHz | ||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-37 | MHz≥ | 40 | dB | ||
| 带外抑制 | 48 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率65MHz；替代RHP-65+ |
端口定义
| 接地端口 | 8 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 100 | 1.19 | 1.19 | -1.14 | 6.79 |
| 379 | 1.2 | 1.2 | -0.22 | 0.61 |
| 657 | 1.18 | 1.19 | -0.21 | 0.36 |
| 936 | 1.18 | 1.19 | -0.27 | 0.3 |
| 1214 | 1.18 | 1.19 | -0.33 | 0.26 |
| 1493 | 1.18 | 1.18 | -0.35 | 0.24 |
| 1771 | 1.15 | 1.16 | -0.36 | 0.26 |
| 2050 | 1.11 | 1.13 | -0.42 | 0.25 |
| 2329 | 1.05 | 1.08 | -0.46 | 0.24 |
| 2607 | 1.05 | 1.06 | -0.52 | 0.24 |
| 2886 | 1.15 | 1.15 | -0.66 | 0.23 |
| 3164 | 1.25 | 1.25 | -0.81 | 0.24 |
| 3443 | 1.35 | 1.35 | -0.85 | 0.35 |
| 3721 | 1.4 | 1.44 | -1.03 | 0.34 |
| 4000 | 1.4 | 1.46 | -1.33 | 0.24 |
参考实物图

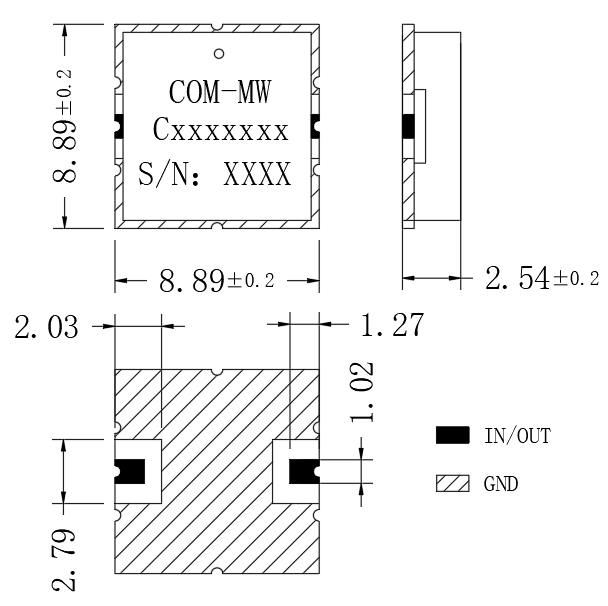

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
