滤波器
通带频率 7.7~9GHz,DC-7.3GHz≥60dB,10-15GHz≥80dB,波导口
- ZBF25-W8.35-1.3G-084
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.7 | ~ | 9 | GHz |
| 通带损耗 | / | / | 0.35 | dB | ||
| 带外抑制 | DC-7.3 | GHz≥ | 60 | dB | ||
| 带外抑制 | 10-15 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ84 |
| 波导法兰型号 | FBM84 |
| 表面 | 镀银 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.30 | 3073.75 | 112.14 | -65.96 | 0.43 |
| 7.46 | 1790.48 | 145.97 | -43.22 | 1.02 |
| 7.61 | 12.12 | 13.76 | -7.12 | 5.38 |
| 7.77 | 1.14 | 1.14 | -0.22 | 3.40 |
| 7.93 | 1.08 | 1.07 | -0.16 | 2.68 |
| 8.09 | 1.09 | 1.09 | -0.13 | 2.41 |
| 8.24 | 1.10 | 1.10 | -0.11 | 2.30 |
| 8.40 | 1.18 | 1.18 | -0.11 | 2.27 |
| 8.56 | 1.17 | 1.17 | -0.09 | 2.35 |
| 8.71 | 1.12 | 1.12 | -0.08 | 2.53 |
| 8.87 | 1.12 | 1.12 | -0.10 | 2.91 |
| 9.03 | 1.17 | 1.16 | -0.19 | 4.02 |
| 9.19 | 45.26 | 63.54 | -21.84 | 2.69 |
| 9.34 | 35.58 | 27.07 | -55.37 | 0.79 |
| 9.50 | 82.90 | 41.74 | -80.05 | 0.45 |
参考实物图
外形结构图（mm）

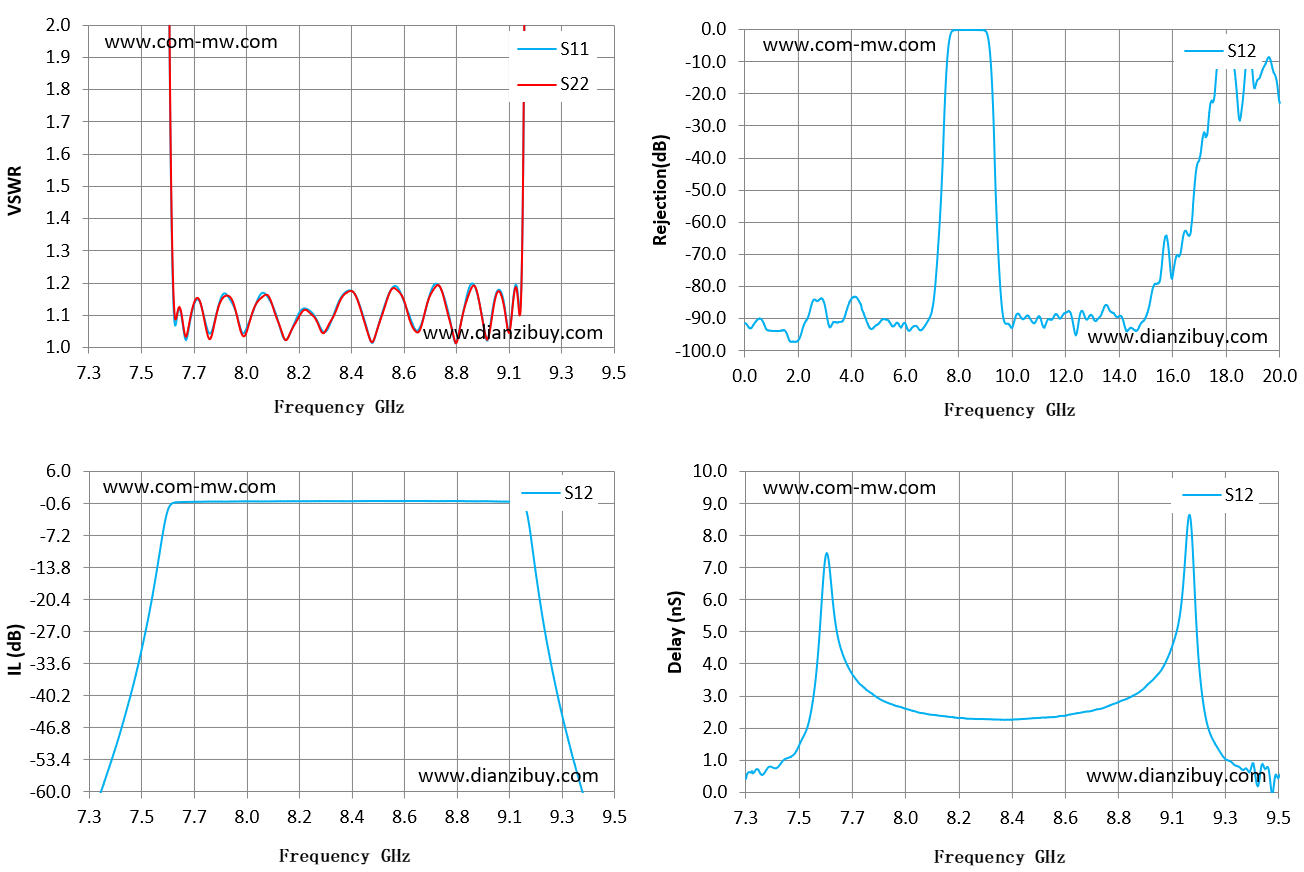

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
