100~520MHz, 300W, 90°电桥, 表面贴装, 替代IPP-7057
- B0153
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 520 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±7 | ° |
其它参数
| 功率容量 | 300W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7057 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

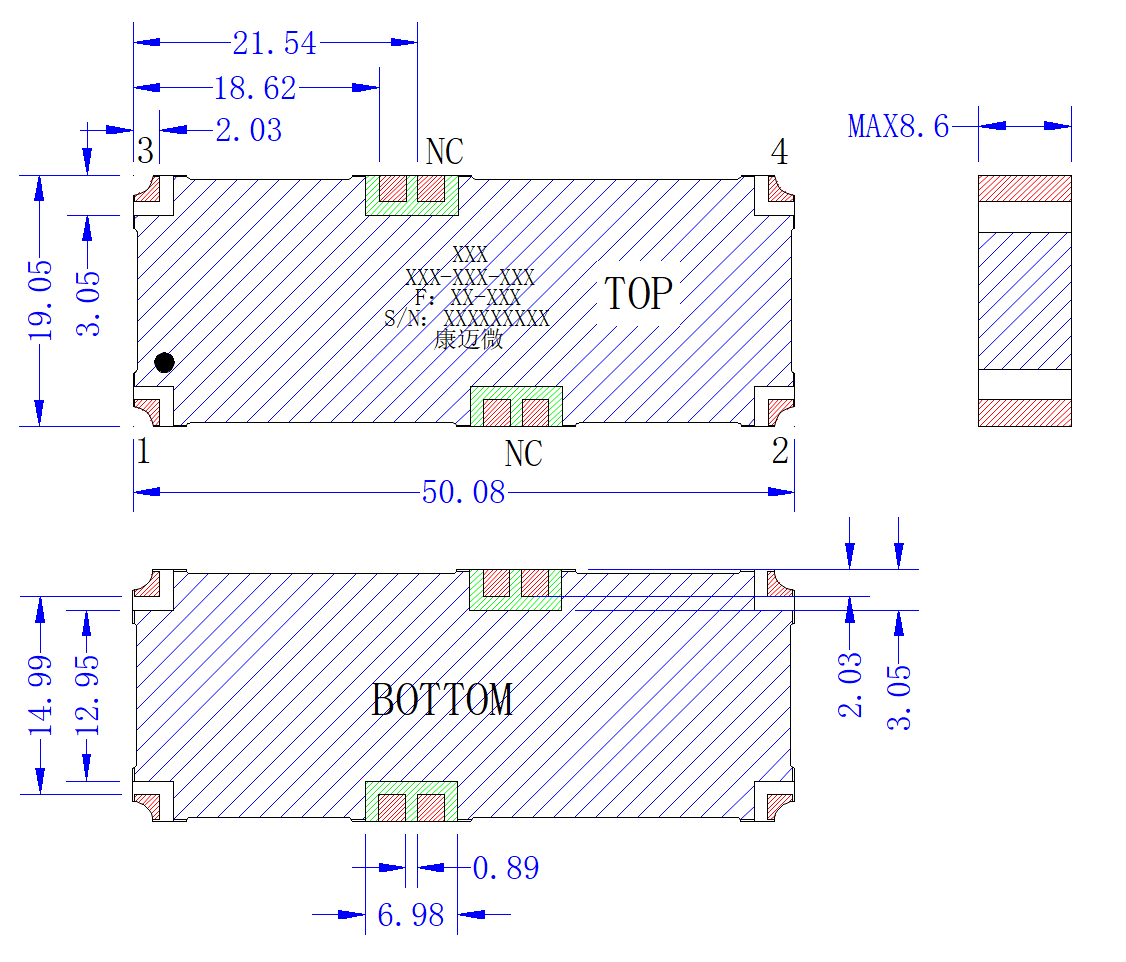

外形结构图（mm）
注意事项
| 1 | NC端口不接地，绿色区域悬空。 |
| 2 | 产品支持260℃回流焊。 |
