产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 0.8-1 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-0.8 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1734.42 | 1924.36 | -100.40 | -100.40 | -65.24 |
| 0.17 | 10129.57 | 711.91 | -84.09 | -84.09 | -7.77 |
| 0.31 | 405.97 | 164.31 | -84.10 | -84.10 | -23.46 |
| 0.45 | 567.01 | 136.66 | -82.95 | -82.95 | 15.29 |
| 0.59 | 156.04 | 81.92 | -76.21 | -76.21 | 7.48 |
| 0.73 | 92.42 | 74.12 | -85.51 | -85.51 | -12.01 |
| 0.87 | 59.07 | 57.43 | -60.97 | -60.97 | 0.23 |
| 1.02 | 35.49 | 38.03 | -43.25 | -43.25 | 0.61 |
| 1.16 | 26.31 | 24.65 | -26.51 | -26.51 | 0.98 |
| 1.30 | 8.44 | 8.23 | -8.61 | -8.61 | 2.12 |
| 1.44 | 1.05 | 1.10 | -1.04 | -1.04 | 2.08 |
| 1.58 | 1.07 | 1.09 | -0.81 | -0.81 | 1.28 |
| 1.72 | 1.35 | 1.35 | -0.85 | -0.85 | 0.95 |
| 1.86 | 1.41 | 1.41 | -0.87 | -0.87 | 0.77 |
| 2.00 | 1.33 | 1.33 | -0.80 | -0.80 | 0.65 |

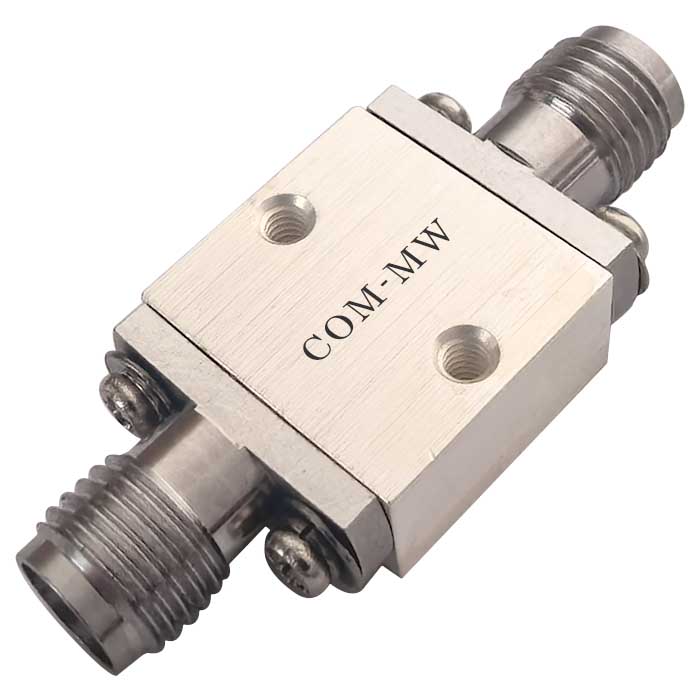

参考实物图

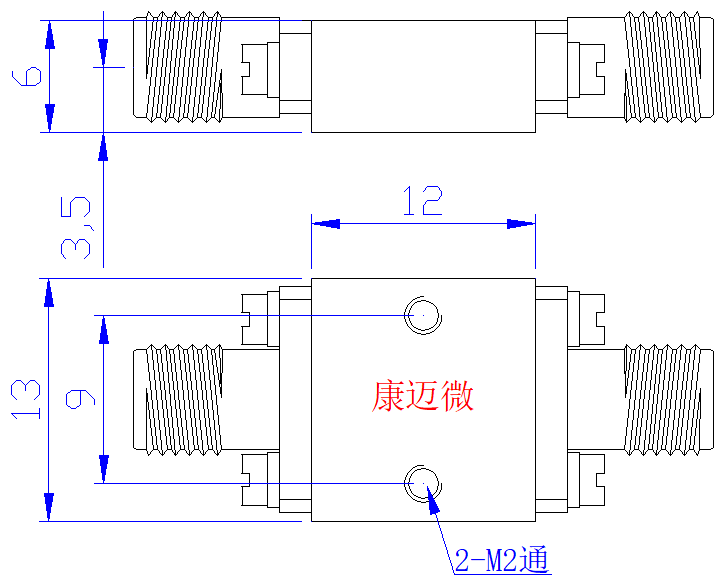

外形结构图（mm）

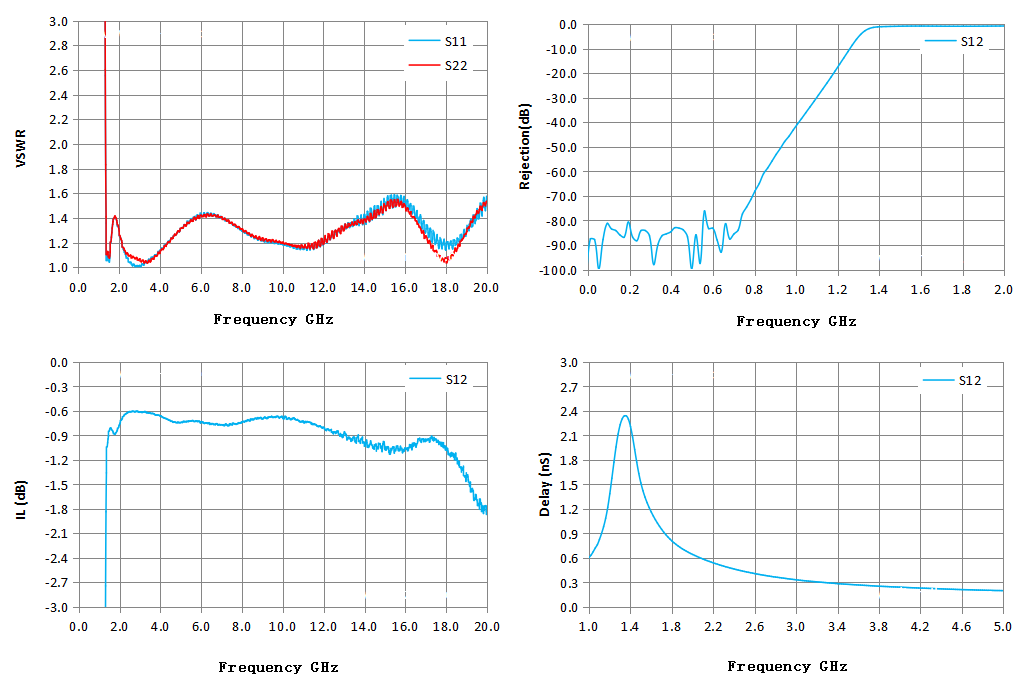

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
