产品
衰减器
50~18000MHz, 衰减范围8~36dB, 0.1W, SMA
- DA8-300.1-50-18000-3867
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 50 | ~ | 18000 | MHz |
| 衰减范围 | 8 | ~ | 36 | dB |
| 驻波比 | 1.8 | 2.1 | ||
| 控制电压范围 | 0 | ~ | 2.5 | V |
其它参数
| 功率容量 | 0.1W设计保证 |
| 阻抗 | 50Ω |
| 响应时间 | 2us |
| 接口形式 | SMA |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作电压 | +5V |
| 工作电流 | 10mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -65~+105℃设计保证 |
| 其它 | 当MODE=0V时，控制电压VC=+2.5V时衰减量最小，控制电压VC=+0V时，衰减量最大，当MODE=+3.3V时，控制电压VC=+2.5V时衰减量最大，控制电压VC=0V时，衰减量最小 |
典型测试数据
| Frequency GHz | VC=0 驻波 | VC=0 衰减 dB | VC=0.5 衰减 dB | VC=1 衰减 dB | VC=1.5 衰减 dB | VC=2 衰减 dB | VC=2.5 衰减 dB |
|---|---|---|---|---|---|---|---|
| 0.01 | 1.21 | -36.9 | -35.2 | -24.8 | -12.1 | -3.17 | -1.89 |
| 1.36 | 1.09 | -37.5 | -35.7 | -25.2 | -12.2 | -3.77 | -2.31 |
| 4.07 | 1.59 | -38.8 | -37.1 | -26.2 | -12.8 | -4.43 | -3.06 |
| 6.79 | 1.19 | -40.1 | -38.7 | -27.1 | -13.5 | -5.27 | -3.75 |
| 8.14 | 1.24 | -40.9 | -40.3 | -28.4 | -14.4 | -6.41 | -4.98 |
| 10.86 | 1.21 | -38.4 | -36.9 | -27.1 | -14.3 | -6.77 | -5.45 |
| 12.21 | 1.38 | -38.8 | -37.1 | -27.4 | -14.6 | -6.89 | -5.56 |
| 14.93 | 1.13 | -35.5 | -34.4 | -27.1 | -15.2 | -7.42 | -5.96 |
| 16.29 | 1.69 | -34.7 | -33.9 | -27.7 | -15.7 | -7.87 | -6.33 |
| 17.64 | 1.61 | -35.9 | -34.9 | -28.5 | -16.1 | -8.45 | -6.95 |
| 19 | 1.4 | -34.2 | -33.9 | -30.2 | -17.9 | -10.9 | -9.6 |

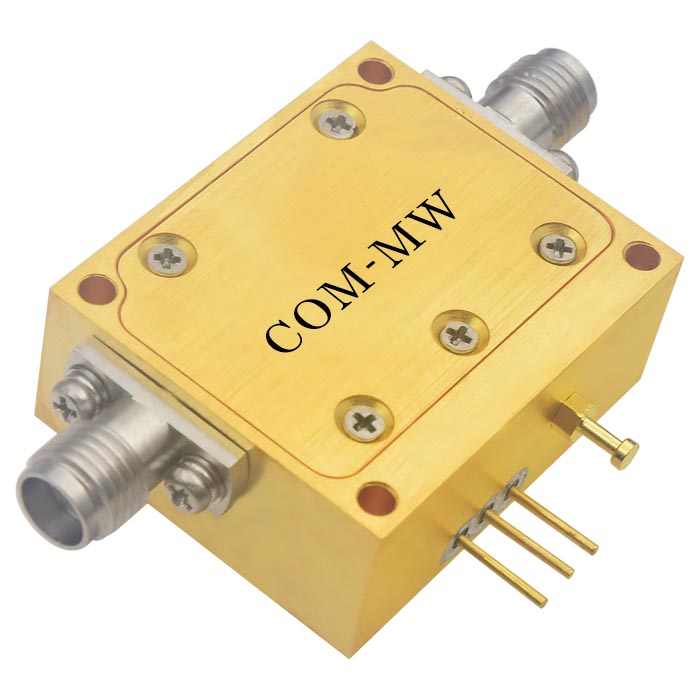

参考实物图

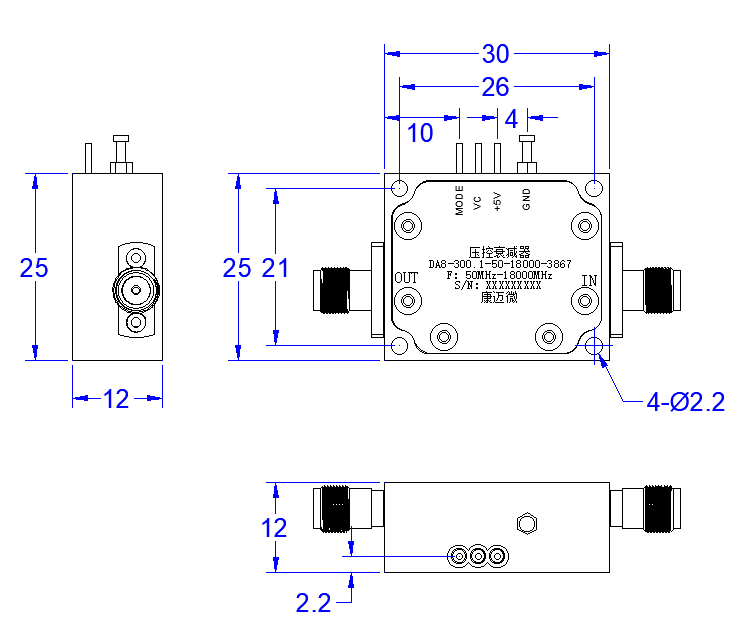

外形结构图（mm）
典型测试曲线图(MODE=0V)
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
