隔离器
工作频率117~137MHz, 通过功率200W, N
- DG9-117-137-2411
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 117 | ~ | 137 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 200W设计保证 |
| 耐反射功率 | 200W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 100 | 2.57 | -3.11 | -21.25 | 2.12 |
| 106 | 1.6 | -1.31 | -27.87 | 1.53 |
| 111 | 1.31 | -0.95 | -36.97 | 1.3 |
| 117 | 1.08 | -0.8 | -53.29 | 1.11 |
| 123 | 1.06 | -0.79 | -81.99 | 1.1 |
| 129 | 1.12 | -0.81 | -56.86 | 1.13 |
| 134 | 1.13 | -0.83 | -54.31 | 1.13 |
| 140 | 1.11 | -0.85 | -55.81 | 1.08 |
| 146 | 1.12 | -0.9 | -55.46 | 1.03 |
| 151 | 1.16 | -1 | -50.08 | 1.08 |
| 157 | 1.23 | -1.22 | -41.25 | 1.16 |
| 163 | 1.31 | -1.5 | -34.32 | 1.24 |
| 169 | 1.44 | -1.78 | -29.19 | 1.37 |
| 174 | 1.57 | -1.99 | -25.82 | 1.5 |
| 180 | 1.7 | -2.18 | -22.32 | 1.68 |

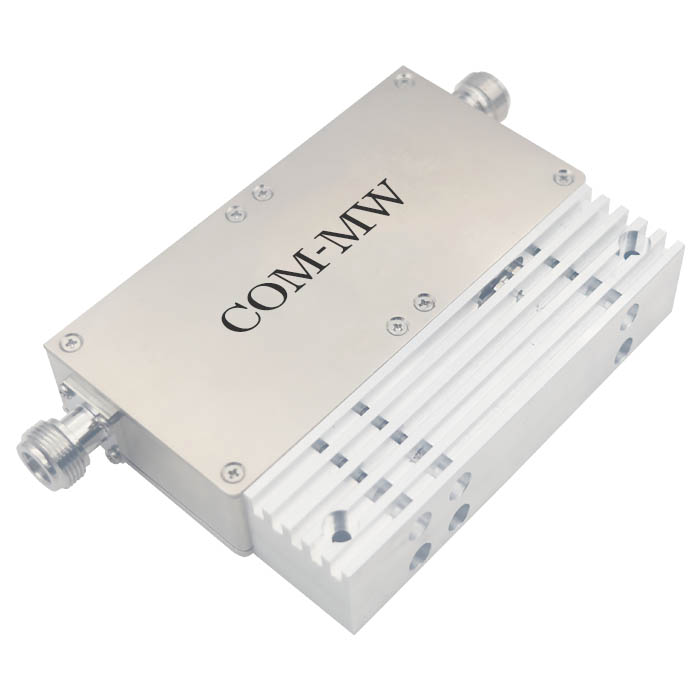

参考实物图

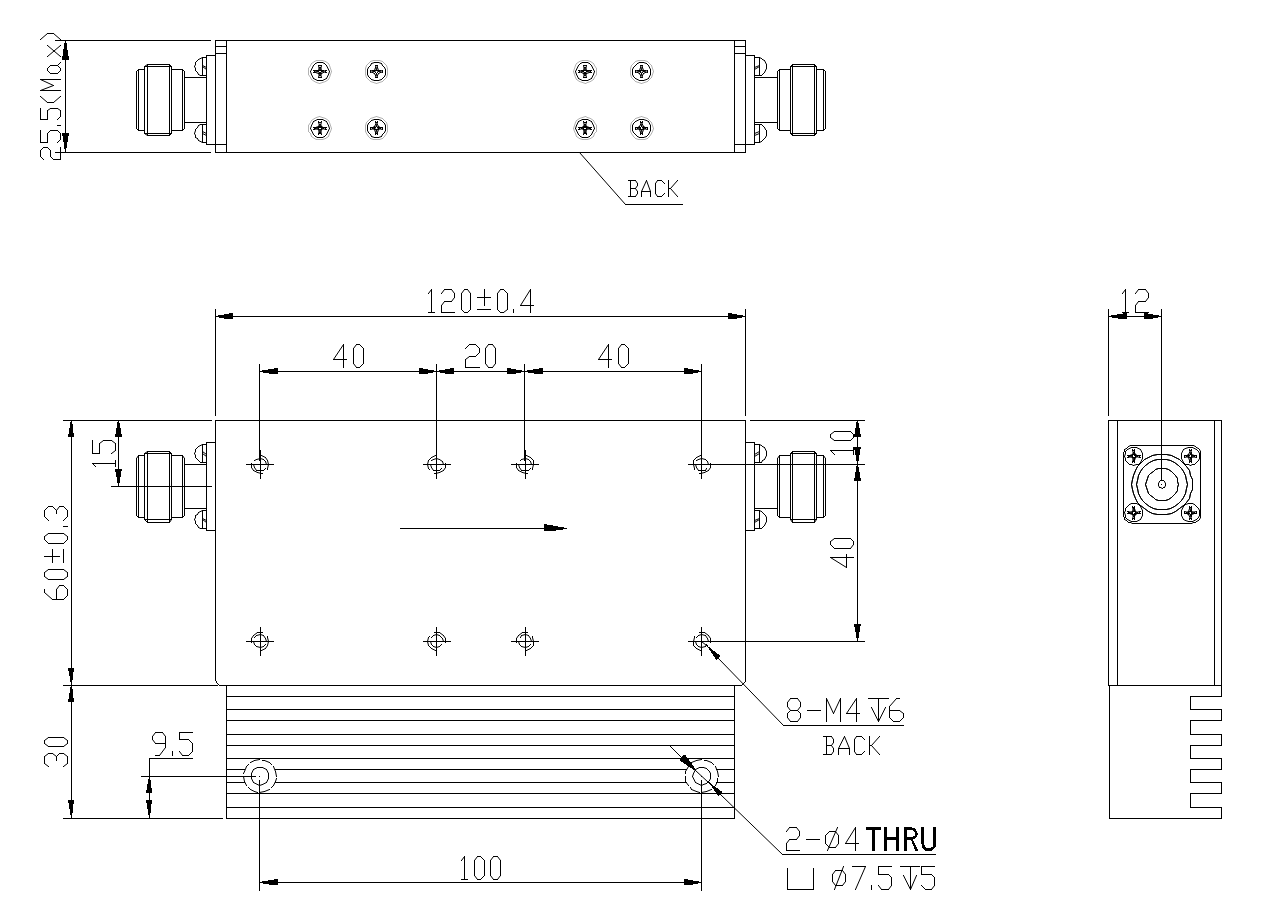

外形结构图（mm）
典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
