产品
滤波器
阻带频率4400~5000MHz, ≥50dB, 通带频率DC~4350MHz, 5050~6500MHz, N
- K6-4400-5000-50N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4400 | ~ | 5000 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4350 | MHz | |
| 通带频率 | 5050 | ~ | 6500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4200 | -0.45 | 1.57 |
| 4350 | -2.31 | 1.46 |
| 4360 | -5.73 | 7.74 |
| 4370 | -14.41 | 16.77 |
| 4380 | -30.77 | 29.54 |
| 4400 | -74.36 | 37.66 |
| 4450 | -54.62 | 44.24 |
| 4600 | -66.74 | 34.28 |
| 4800 | -55.12 | 40.51 |
| 5000 | -77.03 | 47.51 |
| 5020 | -29.78 | 27.31 |
| 5030 | -15.37 | 18.78 |
| 5040 | -5.36 | 7.45 |
| 5050 | -2.24 | 1.34 |
| 5200 | -0.76 | 1.59 |
参考实物图
外形结构图（mm）

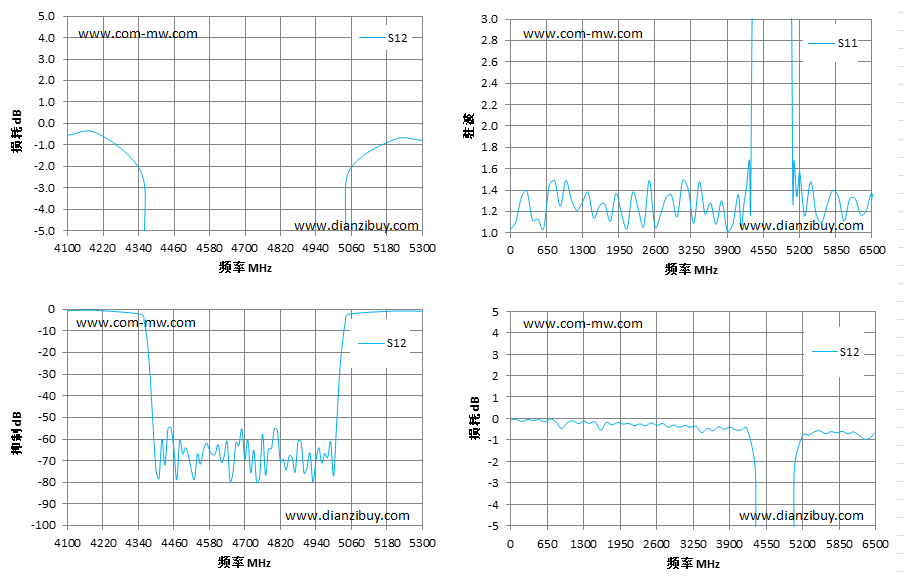

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
