产品
滤波器组件
9.69.85510.11GHz,9.099.359.61GHz,~MHz,~MHz,~MHz,微带圆针
- DFSBF2-C9090-10110-2633
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 9.6 | 9.855 | 10.11 | GHz |
| 通带频率二 | / | / | 9.09 | 9.35 | 9.61 | GHz |
| 通带驻波 | 1.5 | |||||
| 中心损耗 | 3.0 | dB | ||||
| 通带一-1dB带宽 | 510 | MHz | ||||
| 通带二-1dB带宽 | 520 | MHz | ||||
| 通带一抑制度 | DC-9.05 | GHz≥ | 55 | dBc | ||
| 通带一抑制度 | 10.66-12 | GHz≥ | 40 | dBc | ||
| 通带一抑制度 | 12-20 | GHz≥ | 40 | dBc | ||
| 通带二抑制度 | DC-8.55 | GHz≥ | 55 | dBc | ||
| 通带二抑制度 | 10.14-12 | GHz≥ | 40 | dBc | ||
| 通带二抑制度 | 12-20 | GHz≥ | 40 | dBc |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

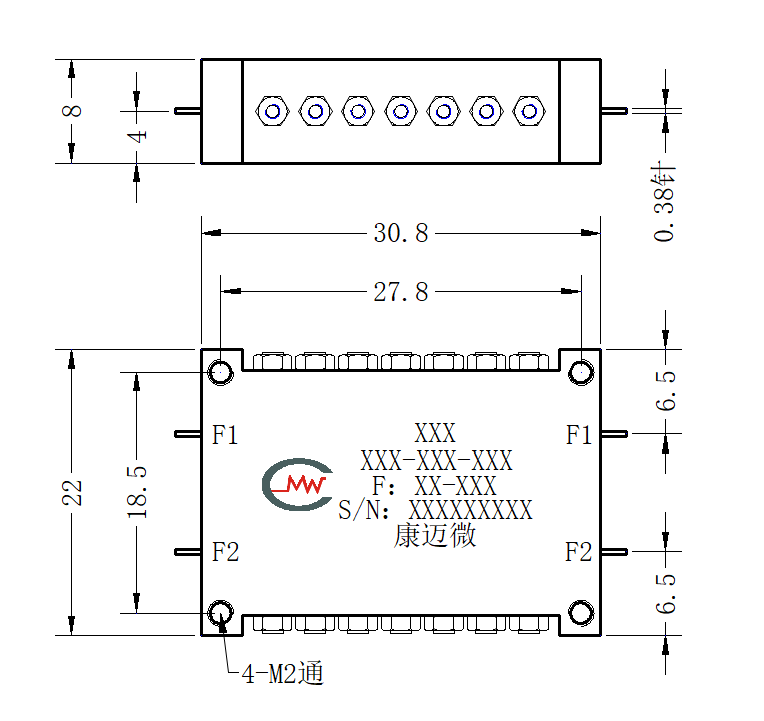

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
