产品
功率放大器
0.8~10GHz, 增益30dB, 饱和功率26dBm, SMA
- DPA8-0.8-10G-3829
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.8 | ~ | 10 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 26 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| 输出三阶交截点 | 35 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| 0.1 | 18.19 | 2.01 | 15.3 | 17.4 | 22.9 | 34.17 |
| 0.8 | 1.68 | 1.36 | 36.19 | 27.4 | 29 | 1.69 |
| 1.7 | 1.48 | 1.36 | 36.57 | 27.2 | 29.7 | 1.53 |
| 2.6 | 1.51 | 1.31 | 36.77 | 27.4 | 29.8 | 1.85 |
| 3.4 | 1.6 | 1.28 | 36.56 | 27.2 | 29.6 | 1.56 |
| 4.3 | 1.66 | 1.27 | 36.27 | 27.2 | 29.4 | 1.85 |
| 5.1 | 1.69 | 1.23 | 36.52 | 27.4 | 29.3 | 1.77 |
| 6 | 1.66 | 1.29 | 36.7 | 27.4 | 29.2 | 1.79 |
| 6.9 | 1.61 | 1.24 | 36.83 | 27 | 28.7 | 1.88 |
| 7.7 | 1.50 | 1.22 | 37.08 | 36.5 | 28.4 | 1.76 |
| 8.6 | 1.51 | 1.18 | 37.03 | 25.9 | 27.7 | 1.87 |
| 9.4 | 1.68 | 1.15 | 36.79 | 25.6 | 27.5 | 1.993 |
| 10.3 | 1.67 | 1.17 | 35.1 | 25.6 | 27.4 | 2.12 |
| 11.1 | 1.49 | 1.18 | 35.44 | 26.1 | 27.5 | 2.25 |
| 12 | 1.58 | 1.19 | 34.46 | 26 | 27.1 | 2.55 |

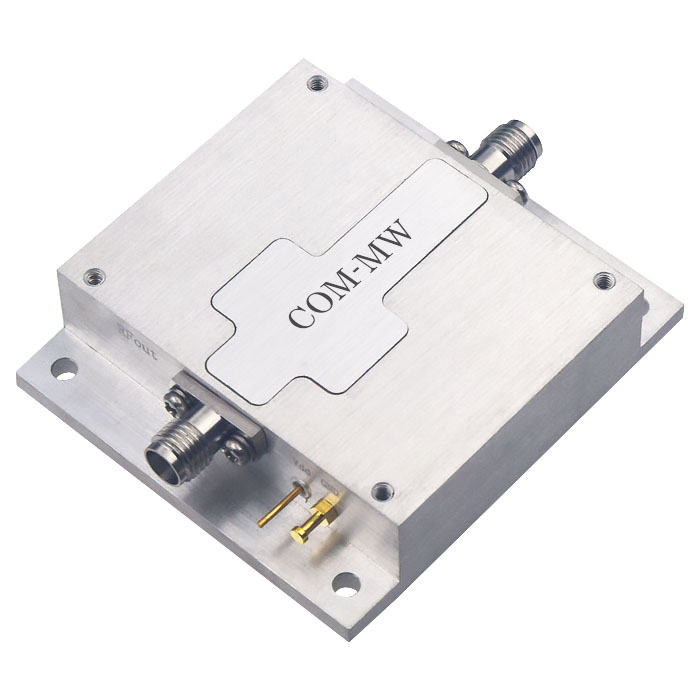

参考实物图

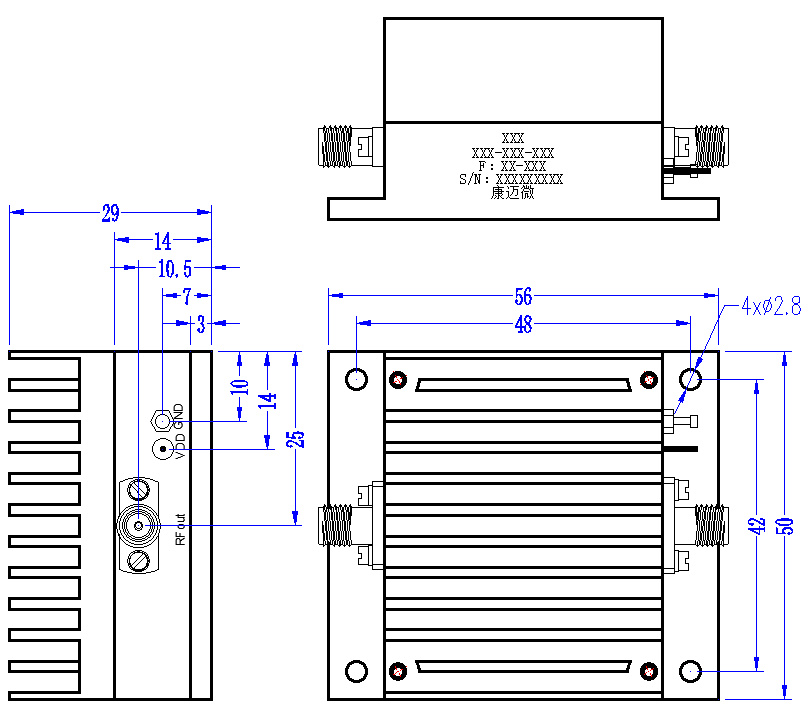

外形结构图

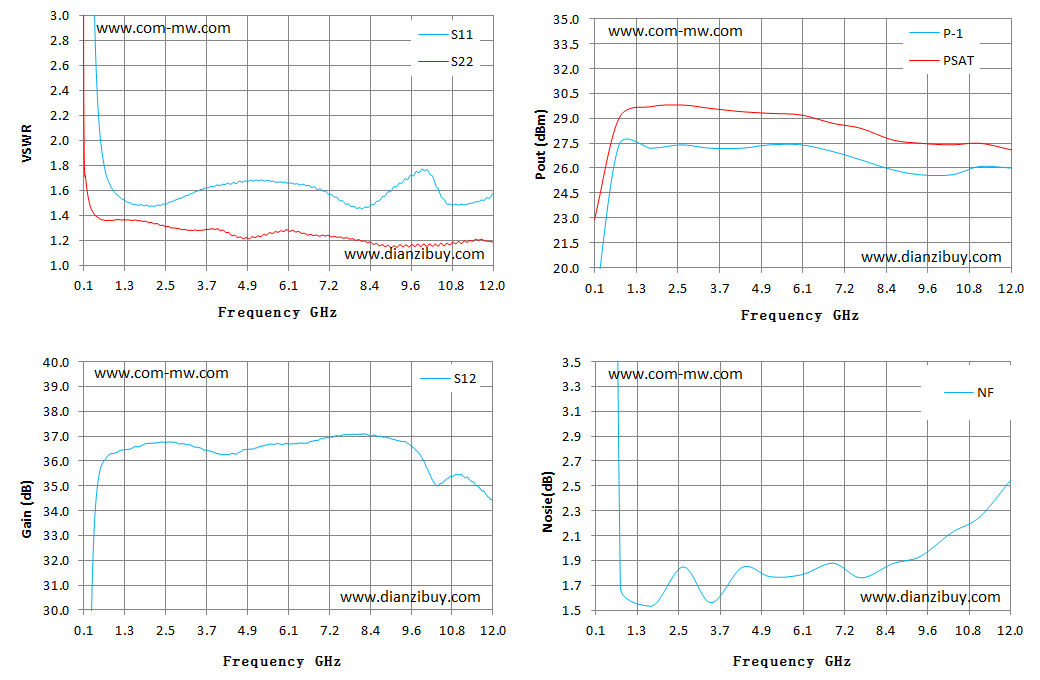

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
