260~460MHz, 1960~3040MHz, 380~640MHz, 1260~2040MHz, 560~920MHz, 微带圆针
- ZS15-L260-3040-1348
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 260 | ~ | 460 | MHz |
| 通带频率二 | / | / | 1960 | ~ | 3040 | MHz |
| 通带频率三 | / | / | 380 | ~ | 640 | MHz |
| 通带频率四 | / | / | 1260 | ~ | 2040 | MHz |
| 通带频率五 | / | / | 560 | ~ | 920 | MHz |
| 通带频率六 | / | / | 840 | ~ | 1340 | MHz |
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 3.0 | dB | ||||
| 通带一抑制度 | DC-210 | MHz≥ | 50 | dBc | ||
| 通带一抑制度 | 600-2000 | MHz≥ | 50 | dBc | ||
| 通带二抑制度 | DC-1500 | MHz≥ | 50 | dBc | ||
| 通带二抑制度 | 4-6 | GHz≥ | 50 | dBc | ||
| 通带三抑制度 | DC-300 | MHz≥ | 50 | dBc | ||
| 通带三抑制度 | 840-2200 | MHz≥ | 50 | dBc | ||
| 通带四抑制度 | DC-1 | GHz≥ | 50 | dBc | ||
| 通带四抑制度 | 2.6-5 | GHz≥ | 50 | dBc | ||
| 通带五抑制度 | DC-440 | MHz≥ | 50 | dBc | ||
| 通带五抑制度 | 1.2-3 | GHz≥ | 50 | dBc | ||
| 通带六抑制度 | DC-650 | MHz≥ | 50 | dBc | ||
| 通带六抑制度 | 1760-3500 | MHz≥ | 50 | dBc |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 带内波动 | 0.5dB |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

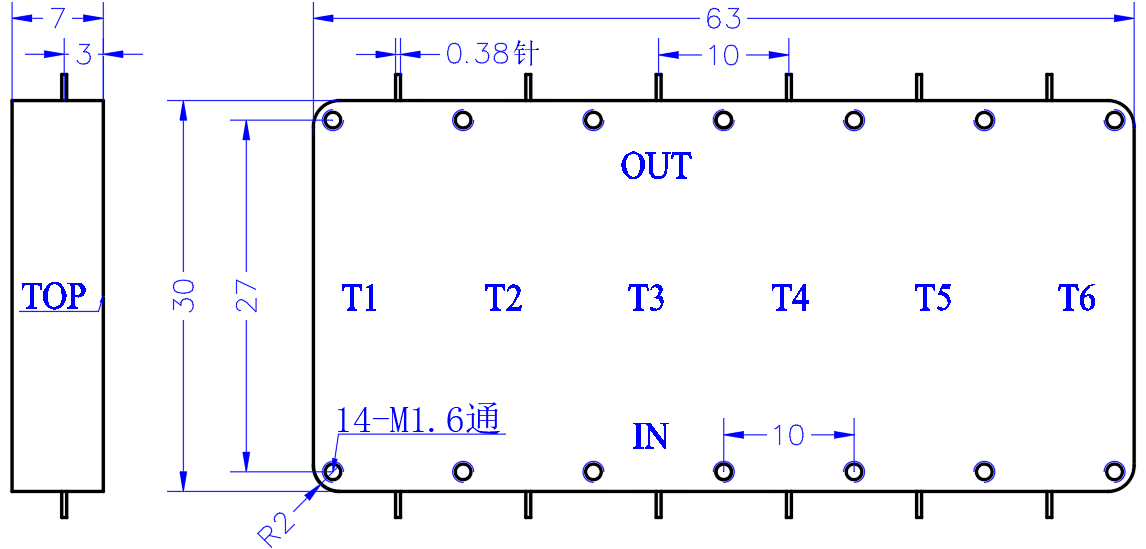

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
