滤波器
通带频率 1.9~3.1GHz,DC-1500MHz≥50dBc,3500-6000MHz≥50dBc,SMA-K
- ZBF5-L2.5-1.2G-840
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.9 | ~ | 3.1 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带内平坦度(峰峰值) | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 3500-6000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.50 | 15.94 | 13.81 | -62.33 | -62.33 | -5.49 |
| 1.64 | 6.21 | 7.12 | -11.95 | -11.95 | 4.29 |
| 1.79 | 1.18 | 1.24 | -1.54 | -1.54 | 2.91 |
| 1.93 | 1.24 | 1.32 | -1.24 | -1.24 | 2.11 |
| 2.07 | 1.15 | 1.19 | -1.05 | -1.05 | 1.86 |
| 2.21 | 1.35 | 1.31 | -1.05 | -1.05 | 1.71 |
| 2.36 | 1.28 | 1.25 | -1.01 | -1.01 | 1.66 |
| 2.50 | 1.19 | 1.13 | -1.04 | -1.04 | 1.68 |
| 2.64 | 1.35 | 1.31 | -1.15 | -1.15 | 1.72 |
| 2.79 | 1.17 | 1.12 | -1.14 | -1.14 | 1.88 |
| 2.93 | 1.28 | 1.25 | -1.37 | -1.37 | 2.14 |
| 3.07 | 1.28 | 1.33 | -1.68 | -1.68 | 2.81 |
| 3.21 | 5.85 | 7.14 | -9.89 | -9.89 | 3.48 |
| 3.36 | 14.59 | 23.09 | -35.70 | -35.70 | 1.23 |
| 3.50 | 15.01 | 30.04 | -63.95 | -63.95 | -2.37 |
参考实物图
外形结构图（mm）

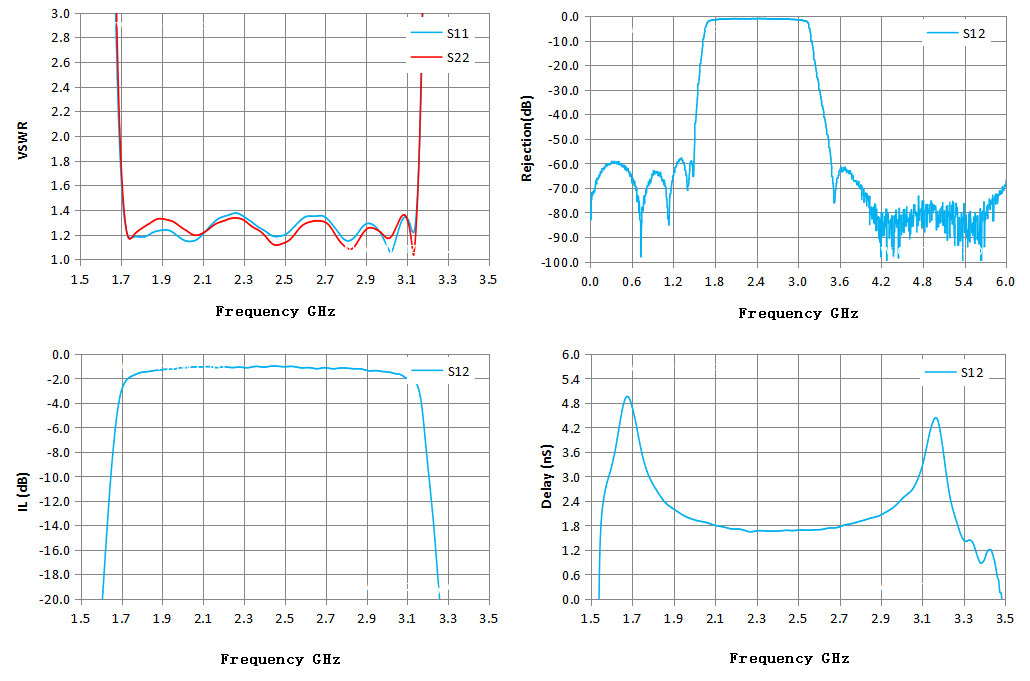

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
