产品
滤波器
阻带频率 2007.5~2027.5MHz,≥60dB,通带频率 DC~1999.5MHz,2035.5~6000MHz,SMA
- ZBSF6-C2007.5-2027.5-5258
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2007.5 | ~ | 2027.5 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1999.5 | MHz | |
| 通带频率 | 2035.5 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1980.00 | 1.15 | -0.58 |
| 1985.00 | 1.15 | -0.71 |
| 1990.00 | 1.16 | -0.93 |
| 1995.00 | 1.23 | -1.46 |
| 2000.00 | 1.40 | -3.30 |
| 2005.00 | 4.54 | -35.87 |
| 2010.00 | 18.05 | -104.14 |
| 2015.00 | 19.13 | -100.28 |
| 2020.00 | 20.66 | -102.60 |
| 2025.00 | 17.70 | -90.45 |
| 2030.00 | 3.18 | -31.34 |
| 2035.00 | 1.13 | -3.01 |
| 2040.00 | 1.30 | -1.36 |
| 2045.00 | 1.15 | -0.94 |
| 2050.00 | 1.07 | -0.72 |
参考实物图

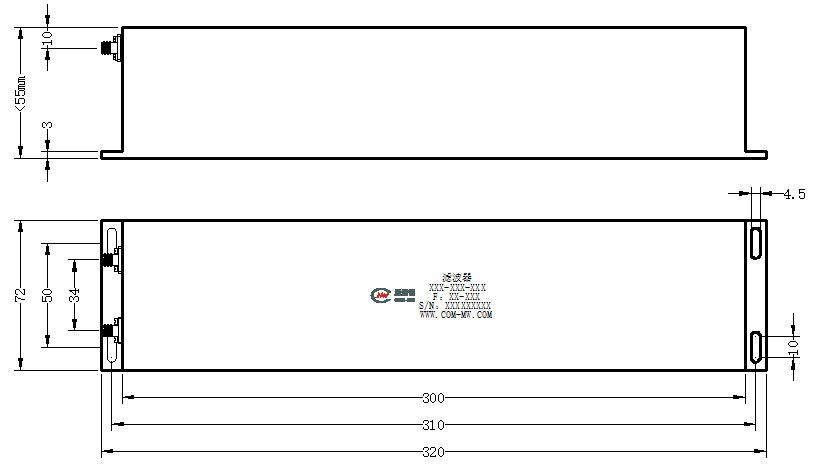

外形结构图（mm）

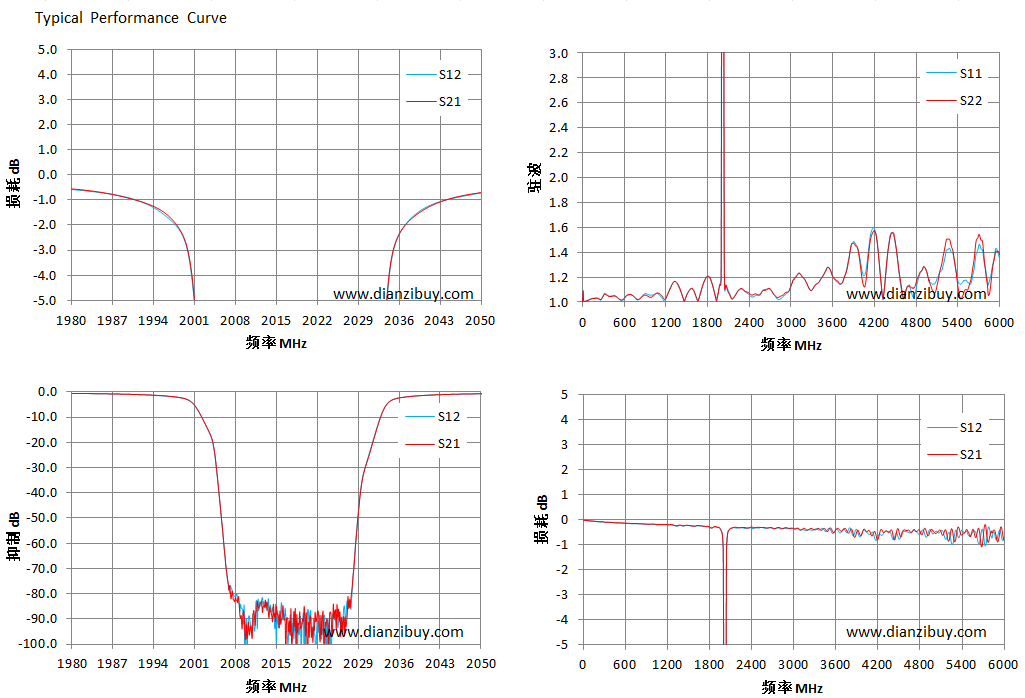

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
