产品
低噪声放大器
400~8000MHz, 增益20dB, 噪声系数1.8dB, P-1dB功率10dBm, SMA
- DLNA8-400-8000-2554
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 8000 | MHz |
| 增益 | 20 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 1.8 | 2.5 | dB | |
| 驻波比 | 1.7 | 2.2 | ||
| P-1dB功率 | 10 | 14 | dBm | |
| 最大不损坏功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 1、工作频率范围内的任意20MHz内增益浮动不超过0.1dB； |
| 2、由于放大器尺寸较小，请安装在散热器上或有大面积散热的机壳上，帮助放大器散热； | |
| 3、SSMA连接器供电 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 200 | 17.1 | 1.22 | 1.09 | 1.14 | 28.4 |
| 1000 | 16.9 | 1.28 | 1.3 | 1.49 | 27.7 |
| 1800 | 16.5 | 1.34 | 1.66 | 1.61 | 27.2 |
| 2600 | 17.3 | 1.29 | 1.82 | 1.39 | 26.9 |
| 3400 | 16.4 | 1.37 | 1.73 | 1.54 | 28.9 |
| 4200 | 16 | 1.47 | 1.54 | 1.74 | 27.7 |
| 5000 | 15 | 1.45 | 1.17 | 1.15 | 28.5 |
| 5800 | 14.5 | 1.44 | 1.14 | 1.12 | 28.6 |
| 6600 | 14.4 | 1.57 | 1.22 | 1.48 | 28.7 |
| 7400 | 12.5 | 1.68 | 1.33 | 1.62 | 28.8 |
| 8200 | 11.2 | 2 | 1.65 | 1.7 | 28.9 |

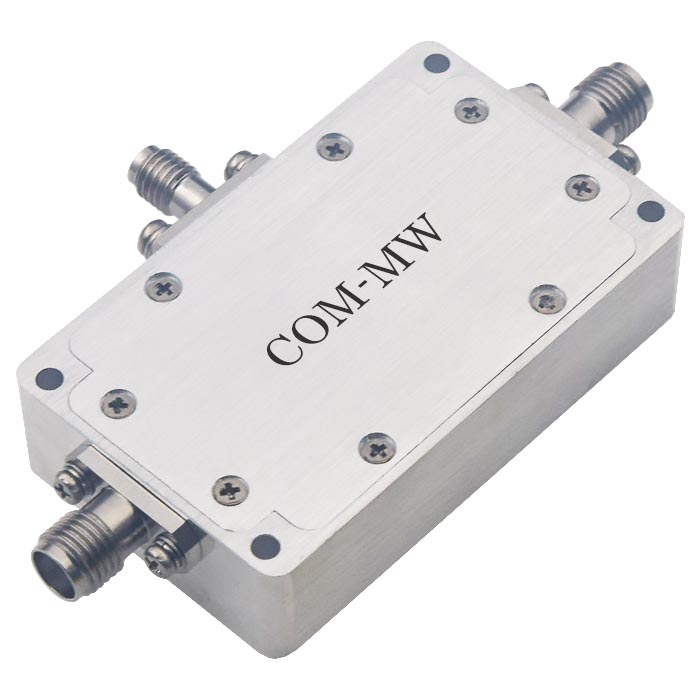

参考实物图

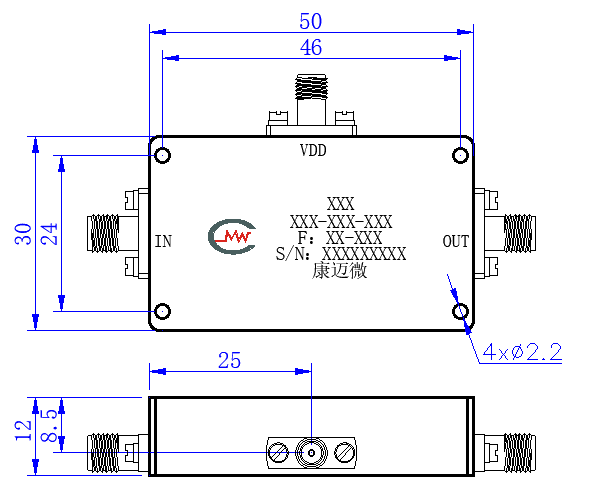

外形结构图（mm）

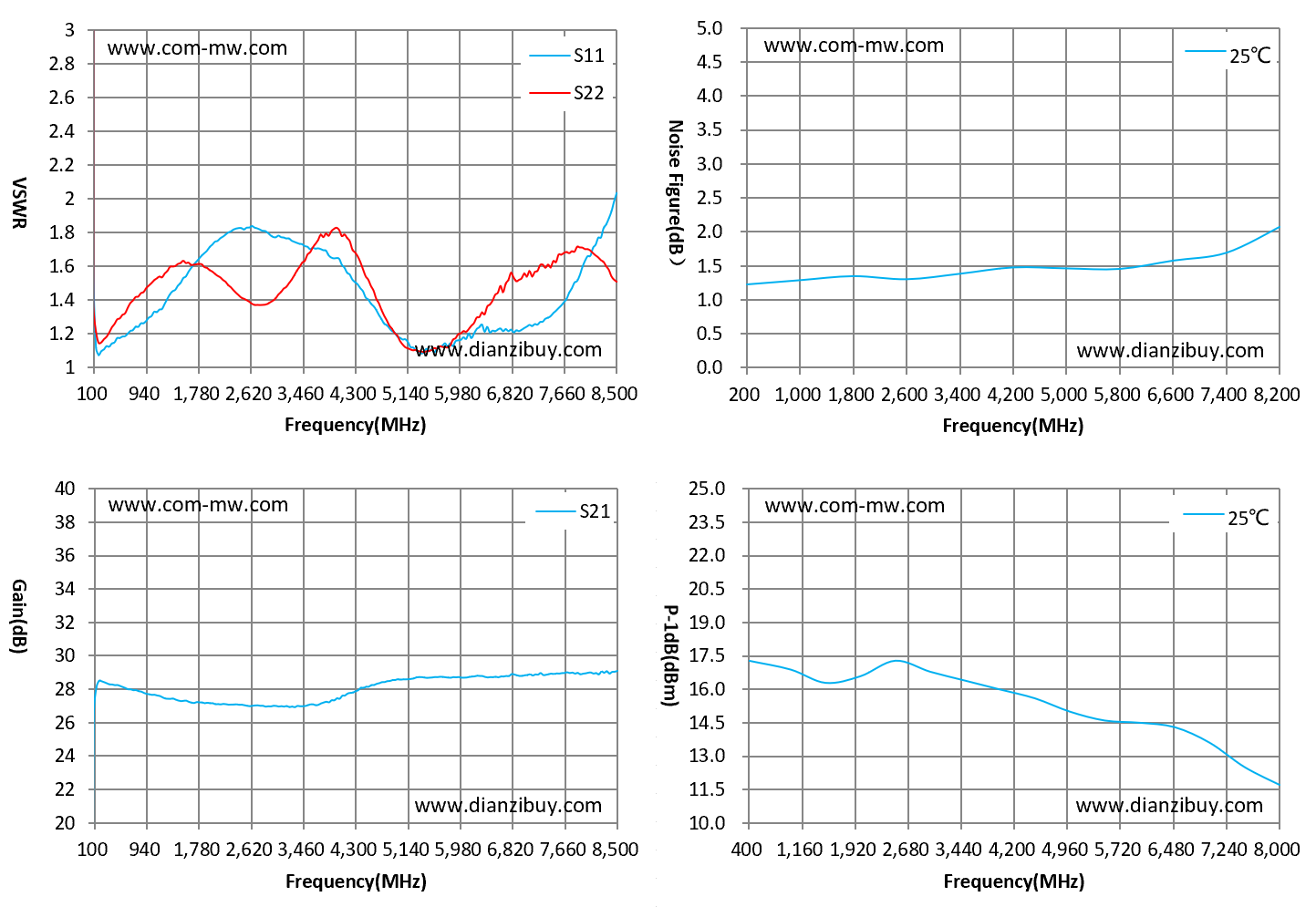

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
