滤波器
通带频率 DC~190MHz,264-300MHz≥20dB,300-1000MHz≥40dB,表面贴装,替代RLP-190+
- LF020
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，高性价比
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 190 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 264-300 | MHz≥ | 20 | dB | ||
| 带外抑制 | 300-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥220MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-190+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.08 | 1.08 | -0.2 | 2.83 |
| 21 | 1.11 | 1.11 | -0.25 | 2.8 |
| 43 | 1.19 | 1.2 | -0.39 | 2.81 |
| 64 | 1.22 | 1.23 | -0.53 | 2.86 |
| 86 | 1.19 | 1.2 | -0.67 | 3.02 |
| 107 | 1.13 | 1.12 | -0.78 | 3.24 |
| 129 | 1.16 | 1.11 | -0.93 | 3.62 |
| 150 | 1.28 | 1.19 | -1.11 | 4.04 |
| 171 | 1.34 | 1.21 | -1.28 | 4.7 |
| 193 | 1.24 | 1.13 | -1.49 | 6.08 |
| 214 | 1.52 | 1.33 | -2.23 | 8.68 |
| 236 | 4.85 | 2.73 | -6.87 | 10.96 |
| 257 | 15.66 | 8.23 | -19.78 | 7.34 |
| 279 | 27.71 | 16.54 | -39.25 | 18.06 |
| 300 | 36.12 | 23.61 | -38.3 | 4.56 |
参考实物图

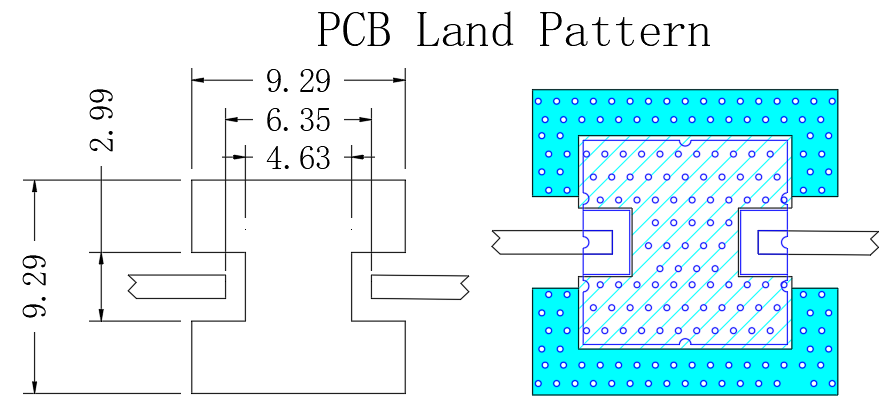

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
