产品
耦合器
698~3800MHz, 耦合度25dB, N , 300W
- ZDC9-25C698-3800-2556
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
移动通信室内盖用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 3800 | MHz |
| 插入损耗 | 0.32 | dB | ||
| 耦合度 | 23.7 | 25 | 26.3 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| PIM | -153dBc@2*43dBm |

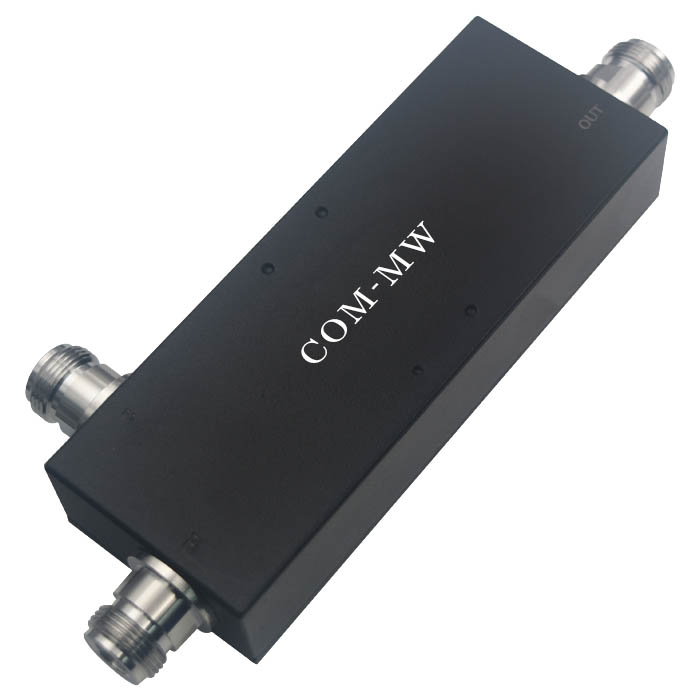

参考实物图

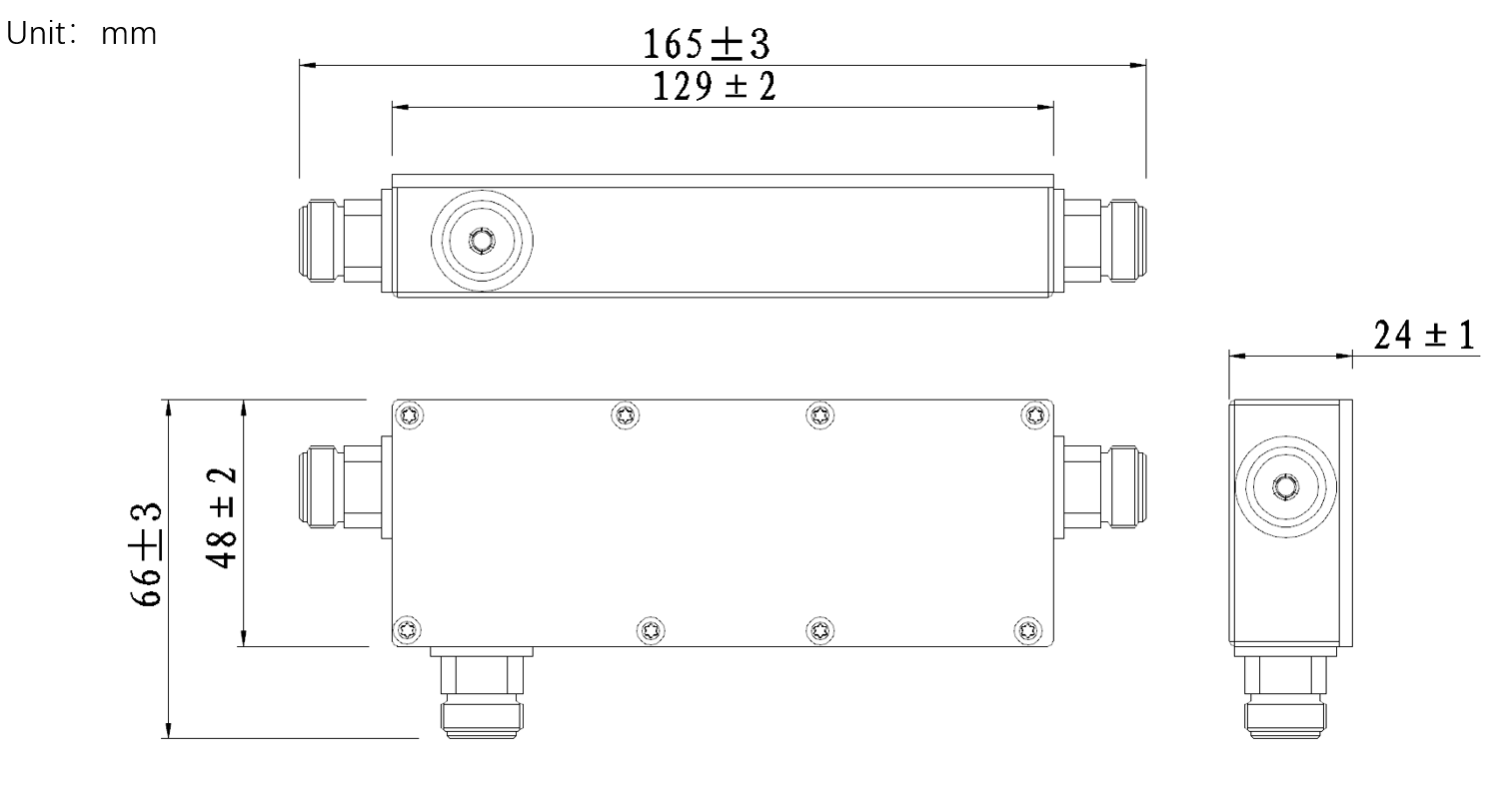

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
