滤波器

通带频率 138~238MHz,DC-96MHz≥20dB,315-3600MHz≥20dB,替代RBP-188+

  • BF019
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

产品特点

小体积,高性价比

主要参数

参数频率/最小典型最大单位
通带频率138~238MHz
边频损耗3.0dB
带外抑制DC-96MHz≥20dB
带外抑制315-3600MHz≥20dB
通带驻波1.381.92

其它参数

接口形式表面贴装
阻抗50Ω
功率容量0.5W设计保证
工作温度-40~+85℃设计保证
存储温度-55~+100℃设计保证
质量等级工业级
其它替代RBP-188+

功能示意图

典型测试曲线图

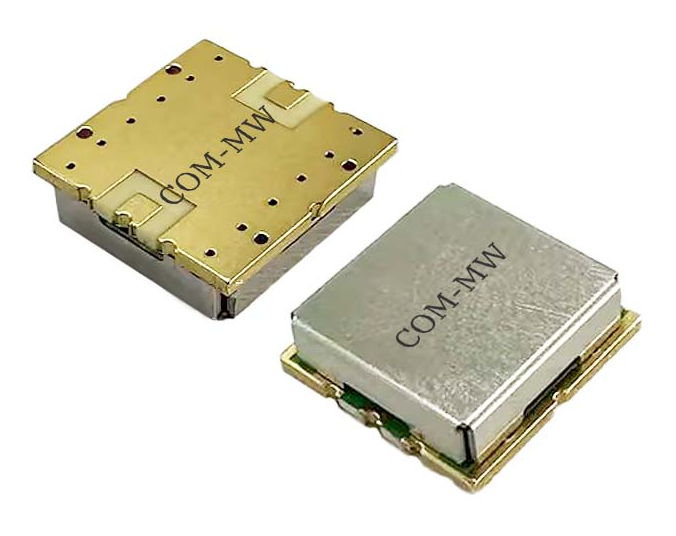

参考实物图

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持190℃回流焊
