低噪声放大器
1000~18000MHz, 增益26dB, 噪声系数2.5dB, P-1dB功率10dBm, SMA
- DLNA8-1-18G-2079
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 18000 | MHz |
| 增益 | 26 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 1 | 1.28 | 1.42 | 33.08 | 1.57 | 16.5 |
| 2.29 | 1.67 | 1.85 | 32.14 | 1.67 | 16.6 |
| 3.57 | 1.64 | 1.2 | 31.49 | 1.72 | 14.8 |
| 4.86 | 1.43 | 1.1 | 31.45 | 2.03 | 14.7 |
| 6.14 | 2.04 | 1.35 | 31.1 | 1.89 | 15.6 |
| 7.43 | 2.16 | 1.61 | 30.9 | 1.99 | 15.1 |
| 8.71 | 1.53 | 1.26 | 31.49 | 2.16 | 15.4 |
| 10 | 2.04 | 1.84 | 31.31 | 2.09 | 15.5 |
| 11.29 | 1.76 | 1.93 | 31.21 | 2.1 | 15.4 |
| 12.57 | 1.19 | 1.41 | 31.87 | 2.28 | 14.9 |
| 13.86 | 1.28 | 1.48 | 32.62 | 2.3 | 15.1 |
| 15.14 | 1.89 | 1.45 | 32.47 | 2.35 | 14.7 |
| 16.43 | 1.91 | 1.39 | 31.8 | 2.42 | 14.6 |
| 17.71 | 1.5 | 1.49 | 32.54 | 2.49 | 15.4 |
| 19 | 2.64 | 1.44 | 32.76 | 2.68 | 14.3 |
参考实物图
外形结构图（mm）

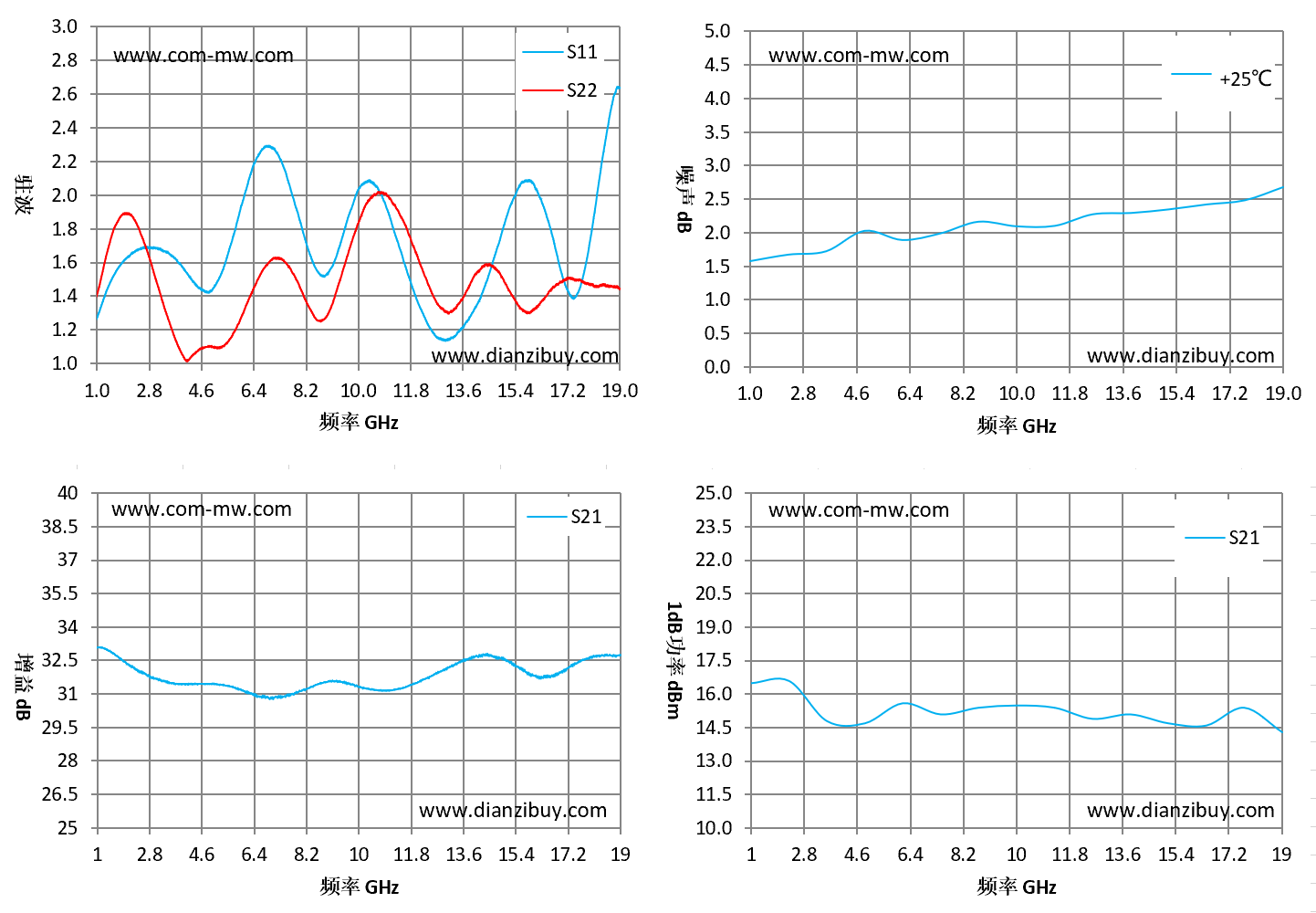

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
