6~20GHz, 增益34dB, 噪声系数3.3dB, P-1dB功率15dBm, SMA
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 6 | ~ | 20 | GHz |
增益 | 34 | dB | ||
增益平坦度 | ±3 | dB | ||
噪声系数 | 3.3 | dB | ||
输入驻波比 | 2 | 3 | ||
输出驻波比 | 2 | 2.5 | ||
P-1dB功率 | 10 | 15 | dBm | |
OIP3 | 20 | dBm |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 150mA |
反向隔离 | 50dB |
工作温度 | -40~+70℃设计保证 |

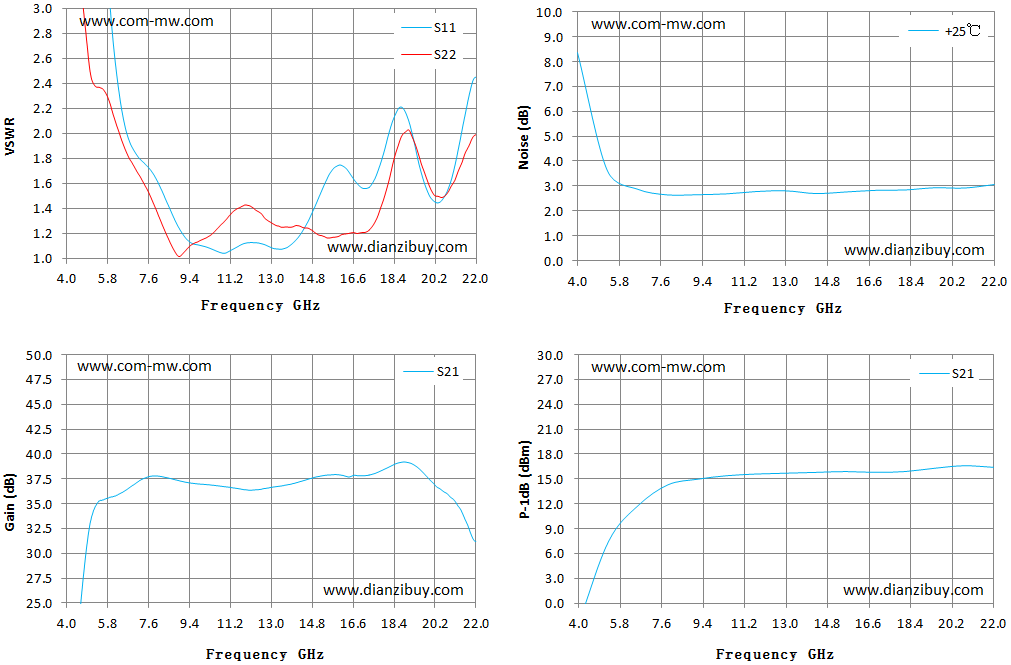

Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | 噪声 dB | P1dB dBm | Psat dBm |
---|---|---|---|---|---|---|
4 | 12.35 | 3.94 | 9.13 | 8.36 | -2.3 | -1.1 |
5.29 | 4.15 | 2.37 | 34.83 | 3.62 | 7.5 | 13.1 |
6.57 | 2.04 | 1.87 | 36.32 | 2.88 | 11.8 | 15.3 |
7.86 | 1.66 | 1.42 | 37.8 | 2.65 | 14.3 | 15.5 |
9.14 | 1.19 | 1.05 | 37.22 | 2.65 | 14.97 | 16.1 |
10.43 | 1.07 | 1.21 | 36.86 | 2.69 | 15.4 | 16.5 |
11.71 | 1.12 | 1.42 | 36.46 | 2.78 | 15.6 | 16.4 |
13 | 1.09 | 1.29 | 36.65 | 2.81 | 15.7 | 16.6 |
14.29 | 1.2 | 1.26 | 37.24 | 2.7 | 15.8 | 17.2 |
15.57 | 1.69 | 1.17 | 37.89 | 2.76 | 15.9 | 17.4 |
16.86 | 1.59 | 1.21 | 37.82 | 2.83 | 15.8 | 17.3 |
18.14 | 1.98 | 1.6 | 38.64 | 2.84 | 15.9 | 17.7 |
19.43 | 1.8 | 1.86 | 38.66 | 2.93 | 16.3 | 17.8 |
20.71 | 1.53 | 1.52 | 36.05 | 2.92 | 16.6 | 17.9 |
22 | 2.45 | 1.99 | 31.21 | 3.06 | 16.4 | 17.6 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
