滤波器
通带频率2200~2300MHz, 2100MHz≥15dB, 1850MHz≥45dB, N
- ZBF2-C2250-100-2356
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 2100 | MHz≥ | 15 | dB | ||
| 带外抑制 | 1850 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1800 | MHz≥ | 60 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2000 | 194.96 | 130.72 | -52.11 | 0.64 |
| 2036 | 184.63 | 109.8 | -46.79 | 0.39 |
| 2071 | 127.66 | 107.52 | -35.9 | 2.2 |
| 2107 | 89.51 | 69.59 | -29.2 | 1.79 |
| 2143 | 61.67 | 44.22 | -18.51 | 2.68 |
| 2179 | 2.01 | 1.91 | -1.36 | 10.84 |
| 2214 | 1.13 | 1.06 | -0.43 | 8.44 |
| 2250 | 1.05 | 1.04 | -0.37 | 7.22 |
| 2286 | 1.14 | 1.14 | -0.46 | 7.08 |
| 2321 | 1.18 | 1.18 | -0.52 | 8.14 |
| 2357 | 32.17 | 20.23 | -9.35 | 10.26 |
| 2393 | 77.68 | 86.96 | -24.35 | 4.31 |
| 2429 | 105.45 | 86.82 | -35.31 | 0.87 |
| 2464 | 127.14 | 114.54 | -45.11 | 2.47 |
| 2500 | 425.6 | 196.46 | -53.35 | 1.26 |

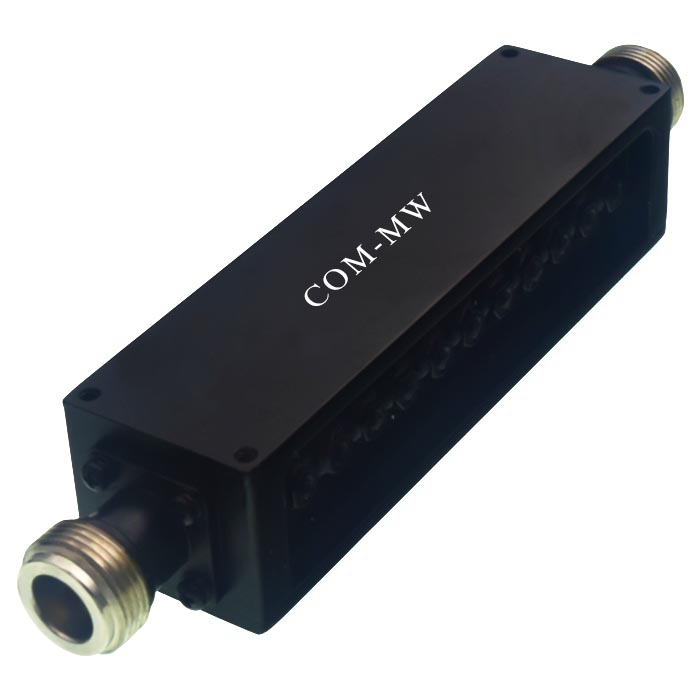

参考实物图

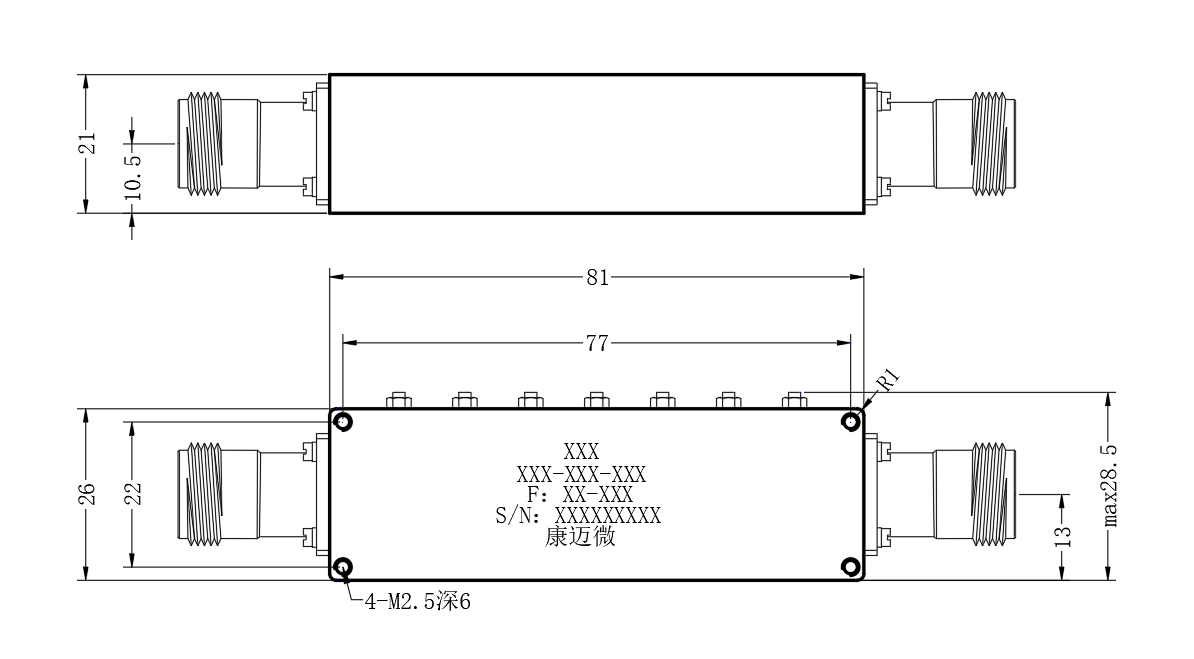

外形结构图（mm）

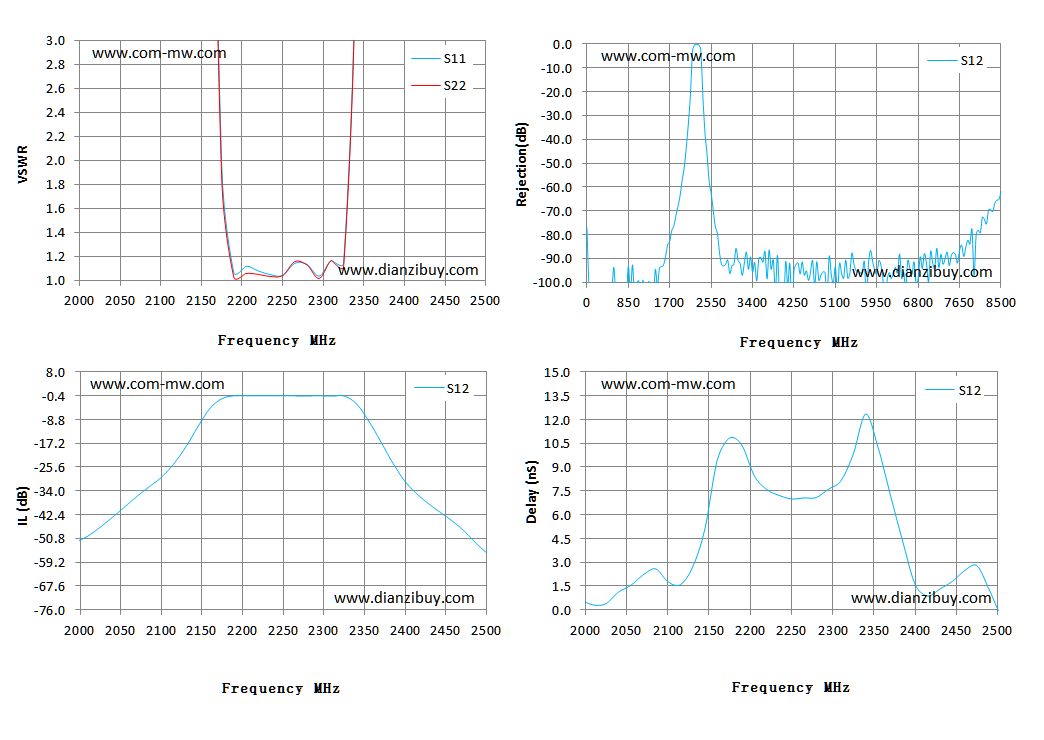

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
