产品
滤波器
阻带频率710~730MHz, ≥50dB, 通带频率DC~680MHz, 770~3000MHz, N
- K6-710-730-30N5050-006
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 710 | ~ | 730 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 680 | MHz | |
| 通带频率 | 770 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.36 | 1.2 |
| 680 | -2.33 | 1.33 |
| 690 | -3.86 | 3.05 |
| 700 | -10.54 | 12.52 |
| 710 | -72.87 | 36.01 |
| 714 | -65.71 | 31.46 |
| 718 | -70.09 | 35.16 |
| 720 | -58.38 | 37.58 |
| 722 | -72.52 | 32.39 |
| 726 | -80.29 | 30.21 |
| 730 | -76.17 | 34.43 |
| 740 | -11.47 | 13.44 |
| 750 | -3.93 | 3.51 |
| 760 | -2.45 | 1.38 |
| 800 | -0.41 | 1.34 |

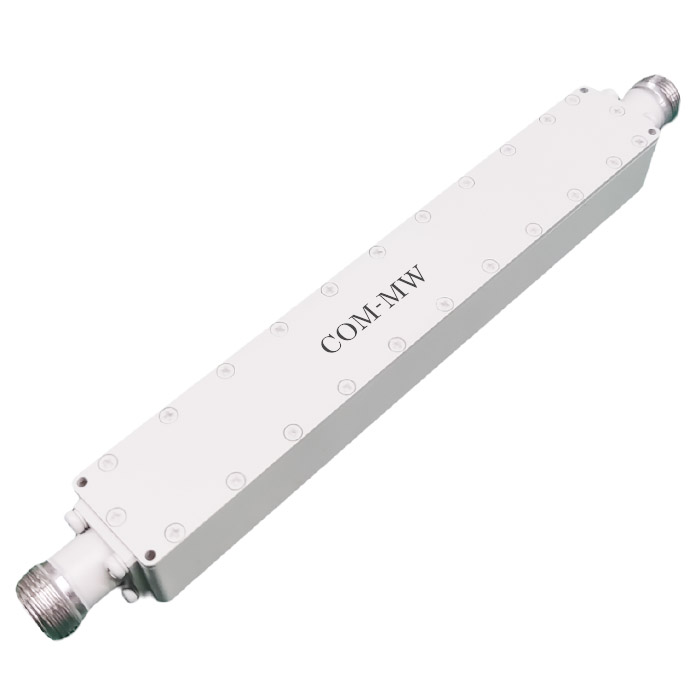

参考实物图

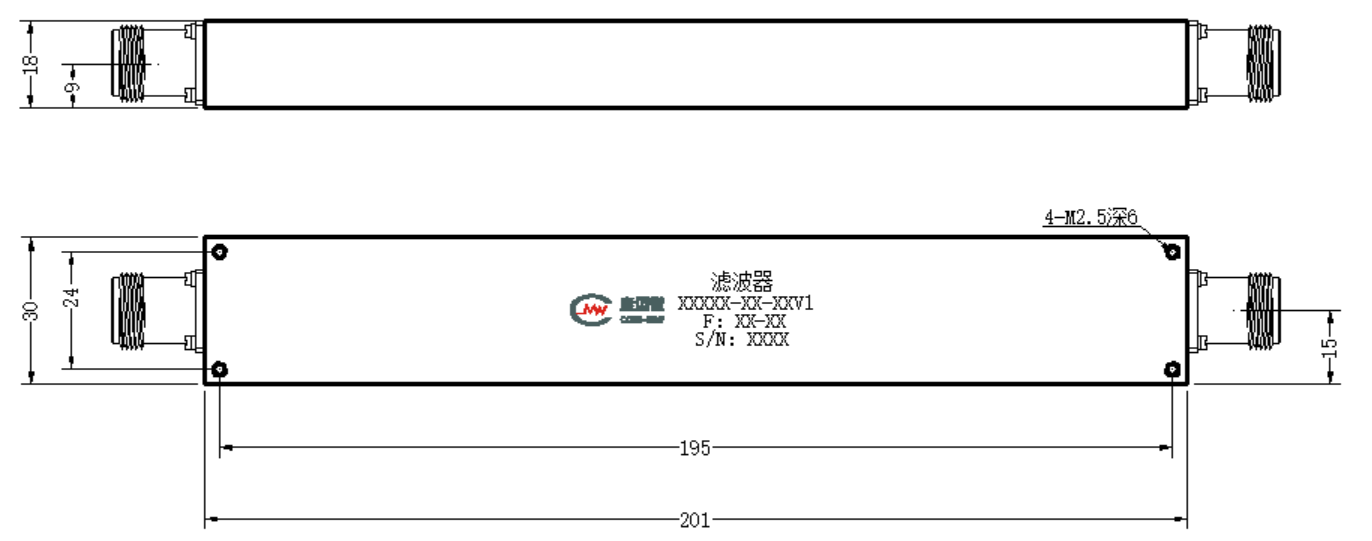

外形结构图（mm）

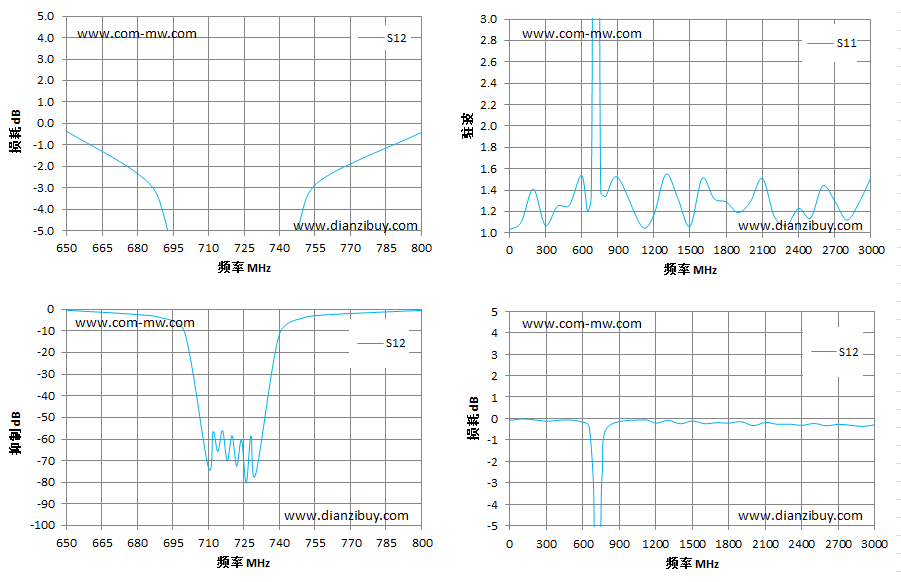

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
