产品
滤波器
中心频率 1105MHz,通带频率 960~1250MHz,DC-860MHz≥65dBc,1.35-2.0GHz≥65dBc,N
- TL-SF07
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 1105 | MHz | ||
| 通带频率 | / | / | 960 | ~ | 1250 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| -1dB带宽 | / | / | 290 | MHz | ||
| 带外抑制 | DC-860 | MHz≥ | 65 | dBc | ||
| 带外抑制 | 1.35-2.0 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | N -F or K可拆0.8mm针 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 峰值功率 | 400W设计保证 |
| 产品外壳材料 | 铝3A21，内部结构件选用铝合金5A06 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 重量 | ≤255g(含连接器) |
| 其它 | 密封要求:：激光封焊 |

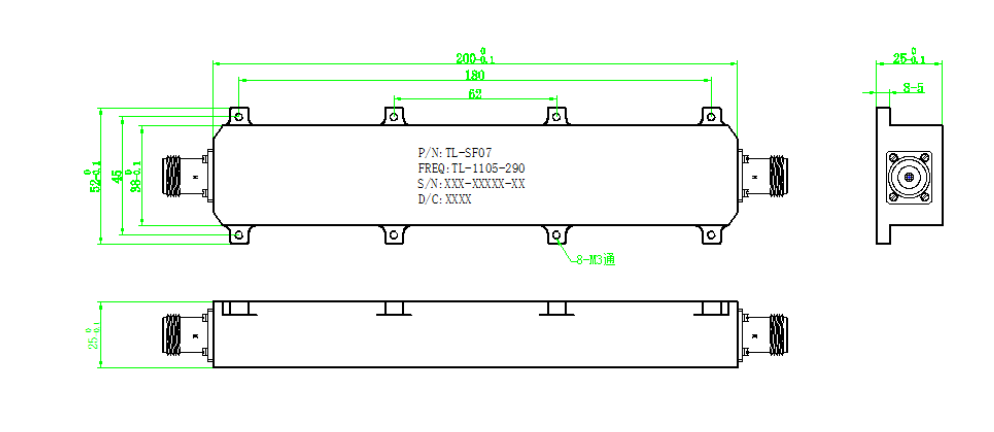

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
