产品
滤波器
阻带频率315~315MHz, ≥50dB, 通带频率DC~285MHz, 345~1000MHz, N
- K6-315-315-30N50200-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 315 | ~ | 315 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 285 | MHz | |
| 通带频率 | 345 | ~ | 1000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 250 | -0.21 | 1.47 |
| 285 | -1.36 | 1.33 |
| 295 | -4.48 | 4.55 |
| 305 | -29.18 | 17.39 |
| 310 | -51.72 | 26.85 |
| 315 | -66.74 | 36.72 |
| 320 | -49.37 | 27.74 |
| 325 | -28.51 | 16.37 |
| 335 | -4.63 | 4.27 |
| 345 | -1.55 | 1.31 |
| 375 | -0.31 | 1.17 |

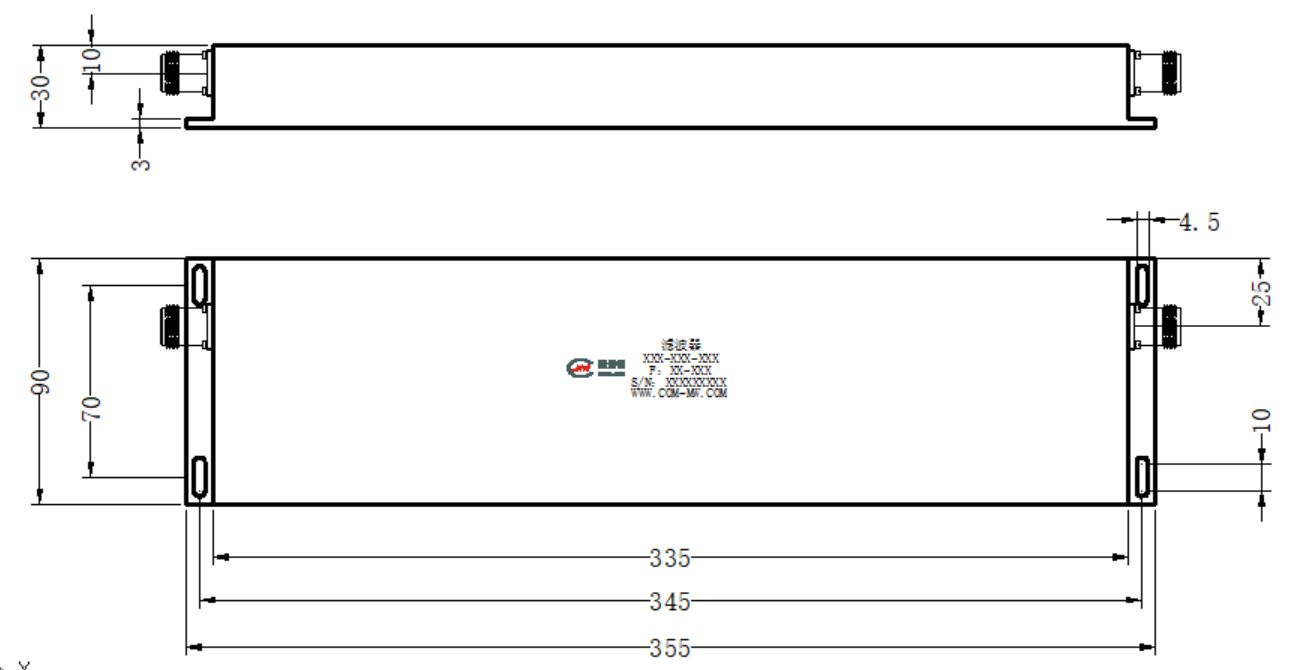

外形结构图（mm）

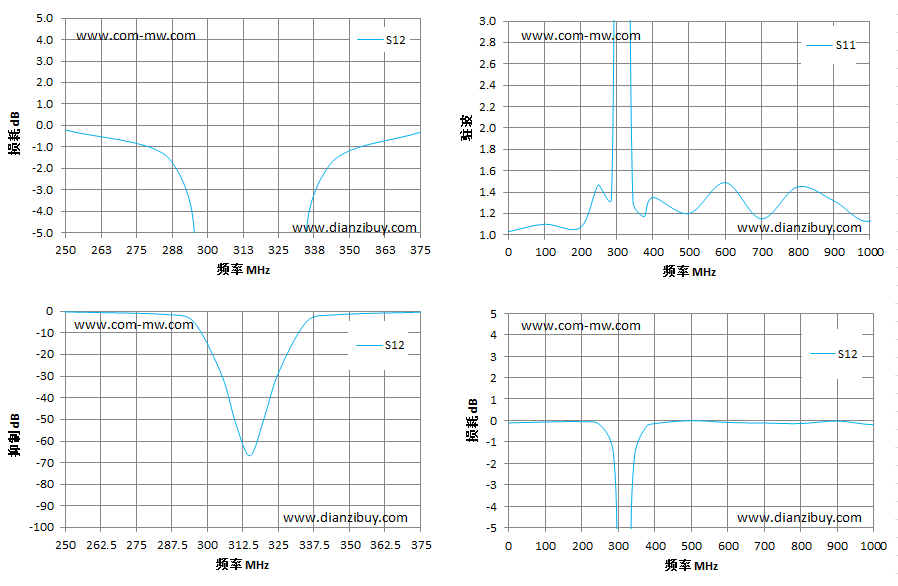

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
