产品
滤波器
阻带频率 2402~2480MHz,≥60dB,通带频率 DC~2392MHz,2490~6000MHz,SMA
- ZBSF6-C2402-2480-5261
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2402 | ~ | 2480 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2392 | MHz | |
| 通带频率 | 2490 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 2300.00 | 1.07 | -0.43 |
| 2321.00 | 1.07 | -0.46 |
| 2343.00 | 1.18 | -0.50 |
| 2364.00 | 1.35 | -0.67 |
| 2386.00 | 1.13 | -1.26 |
| 2407.00 | 34.92 | -81.65 |
| 2429.00 | 14.26 | -79.05 |
| 2450.00 | 24.47 | -75.11 |
| 2471.00 | 25.46 | -79.42 |
| 2493.00 | 1.40 | -1.54 |
| 2514.00 | 1.12 | -0.66 |
| 2536.00 | 1.13 | -0.52 |
| 2557.00 | 1.07 | -0.50 |
| 2579.00 | 1.04 | -0.46 |
| 2600.00 | 1.08 | -0.45 |
参考实物图
外形结构图（mm）

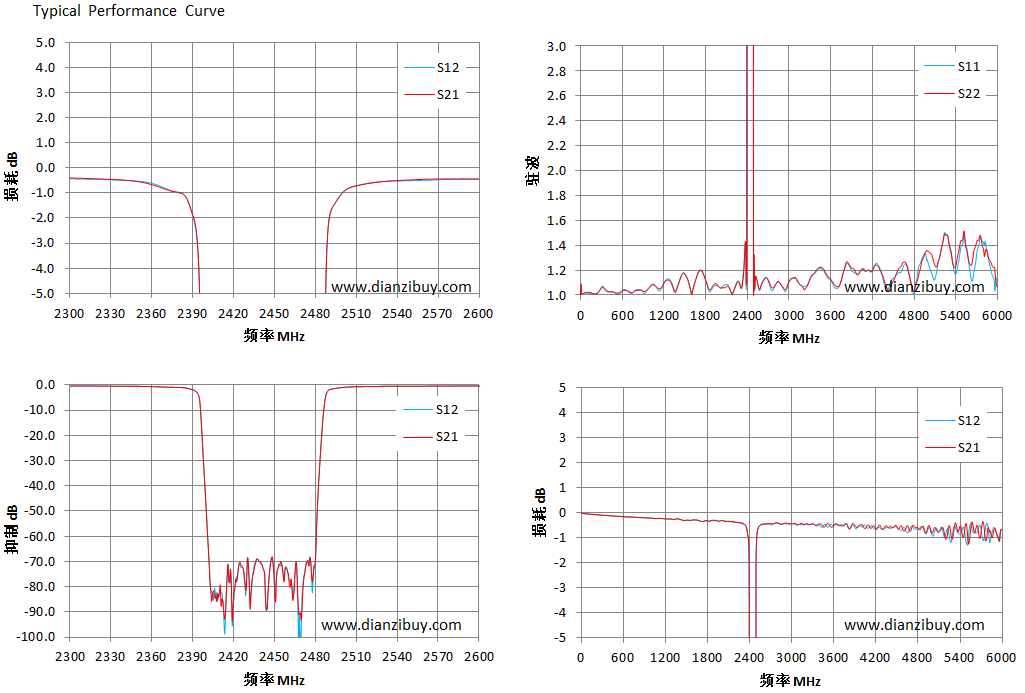

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
