产品
衰减器
工作频率DC~6GHz, 可调衰减度10~70dB, 步进10dB, 功率容量2W, N -K
- DA9-702-0-6000-2512
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，衰减值可调。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 可调衰减度 | 10 | ~ | 70 | dB |
| 步进 | 10 | dB | ||
| 驻波比 | 1.85 |
其它参数
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 产品外壳材料 | 铝 |
| 工作温度 | -20~+85℃设计保证 |
| 其它 | 手动旋钮可调 |
衰减精度
| 衰减度 | 衰减精度 | |
| 1 | 10-30dB | ±0.9dB |
| 2 | 40-70dB | ±1.5dB |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| 频率 MHz | S11 驻波 | 10dB | 20dB | 30dB | 60dB | |
|---|---|---|---|---|---|---|
| 0.01 | 1.04 | -9.95 | -19.9 | -29.97 | -59.77 | |
| 643 | 1.05 | -10.13 | -20.08 | -30.15 | -60.08 | |
| 1286 | 1.08 | -10.19 | -20.15 | -30.23 | -60.22 | |
| 1929 | 1.08 | -10.25 | -20.22 | -30.29 | -60.25 | |
| 2571 | 1.07 | -10.29 | -20.26 | -30.34 | -60.33 | |
| 3214 | 1.08 | -10.35 | -20.3 | -30.4 | -60.45 | |
| 3857 | 1.06 | -10.37 | -20.35 | -30.49 | -60.58 | |
| 4500 | 1.1 | -10.44 | -20.41 | -30.58 | -60.73 | |
| 5143 | 1.3 | -10.49 | -20.44 | -30.65 | -60.81 | |
| 5786 | 1.39 | -10.53 | -20.47 | -30.71 | -60.93 | |
| 6429 | 1.25 | -10.58 | -20.87 | -30.8 | -61.58 | |
| 7071 | 1.12 | -10.71 | -20.76 | -31.01 | -61.78 | |
| 7714 | 1.07 | -10.71 | -20.72 | -31.13 | -62.09 | |
| 8357 | 1.39 | -10.69 | -20.82 | -31.13 | -63.15 | |
| 9000 | 1.74 | -11.09 | -21.51 | -31.79 | -64.85 |

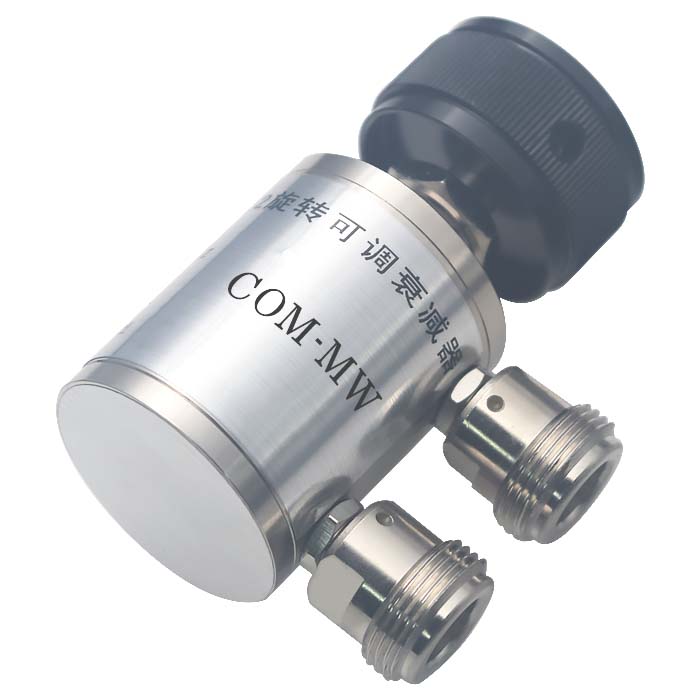

参考实物图
外形结构图（mm）
典型测试曲线图
