滤波器
通带频率 3.5~4.5GHz,DC-3.28GHz≥50dBc,微带圆针
- ZBF5-C4-1G-3861
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.5 | ~ | 4.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3.28 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 5-10 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.00 | 111.28 | -77.03 | 10.11 |
| 3.14 | 87.85 | -69.25 | -0.69 |
| 3.29 | 59.23 | -57.28 | 0.97 |
| 3.43 | 21.58 | -14.96 | 3.63 |
| 3.57 | 1.24 | -0.72 | 3.46 |
| 3.71 | 1.33 | -0.65 | 2.44 |
| 3.86 | 1.29 | -0.57 | 2.09 |
| 4.00 | 1.19 | -0.53 | 1.95 |
| 4.14 | 1.20 | -0.52 | 1.94 |
| 4.29 | 1.29 | -0.59 | 2.04 |
| 4.43 | 1.13 | -0.55 | 2.48 |
| 4.57 | 3.41 | -2.67 | 4.47 |
| 4.71 | 45.53 | -24.27 | 0.98 |
| 4.86 | 67.05 | -39.71 | 0.47 |
| 5.00 | 79.72 | -50.20 | 0.64 |

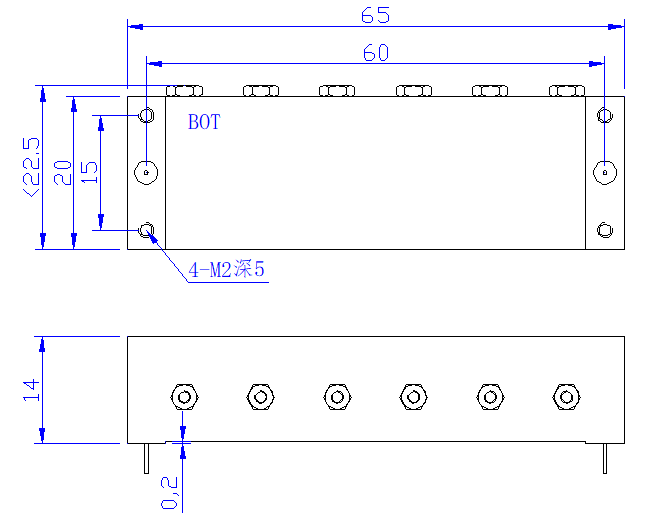

外形结构图（mm）

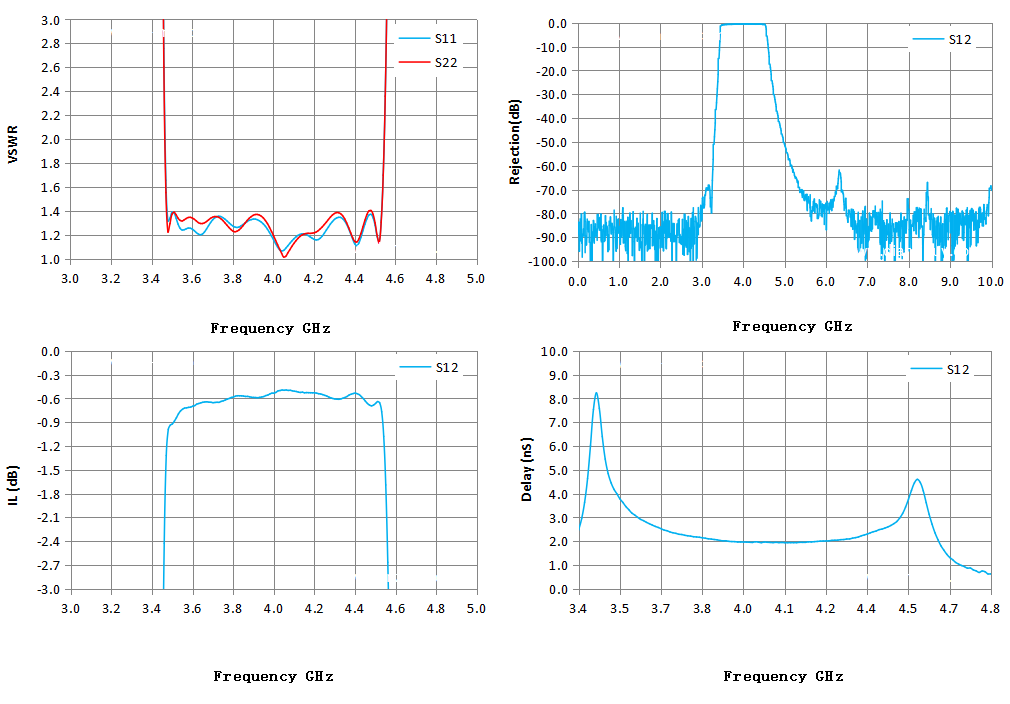

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
