滤波器
阻带频率2400~2500MHz, ≥50dB, 通带频率DC~2385MHz, 2515~6000MHz, SMA
- ZBSF6-C2400-2500-5411
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2400 | ~ | 2500 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2385 | MHz | |
| 通带频率 | 2515 | ~ | 6000 | MHz | |
| 通带损耗 | 1.5 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S12 抑制 dB | S11 驻波 | S22 驻波 |
| 2350 | -0.73 | -0.7 | 1.41 | 1.37 |
| 2364 | -0.67 | -0.66 | 1.22 | 1.15 |
| 2378 | -1.05 | -1.03 | 1.46 | 1.45 |
| 2392 | -20.62 | -20.73 | 17.23 | 12.42 |
| 2407 | -84.01 | -83.26 | 26.06 | 20.03 |
| 2421 | -69.69 | -69.8 | 32.85 | 16.69 |
| 2435 | -67.69 | -66.77 | 25.6 | 42.23 |
| 2450 | -71.66 | -72.22 | 47.07 | 16.65 |
| 2464 | -85.69 | -87.01 | 31.58 | 34.01 |
| 2478 | -66.15 | -66.65 | 35.64 | 3.25 |
| 2492 | -80.27 | -79.28 | 23.29 | 26.72 |
| 2507 | -20.11 | -19.65 | 10.68 | 11.78 |
| 2521 | -1.03 | -0.97 | 1.06 | 1.19 |
| 2535 | -1 | -0.82 | 1.45 | 1.5 |
| 2550 | -0.75 | -0.74 | 1.3 | 1.38 |
参考实物图
外形结构图（mm）

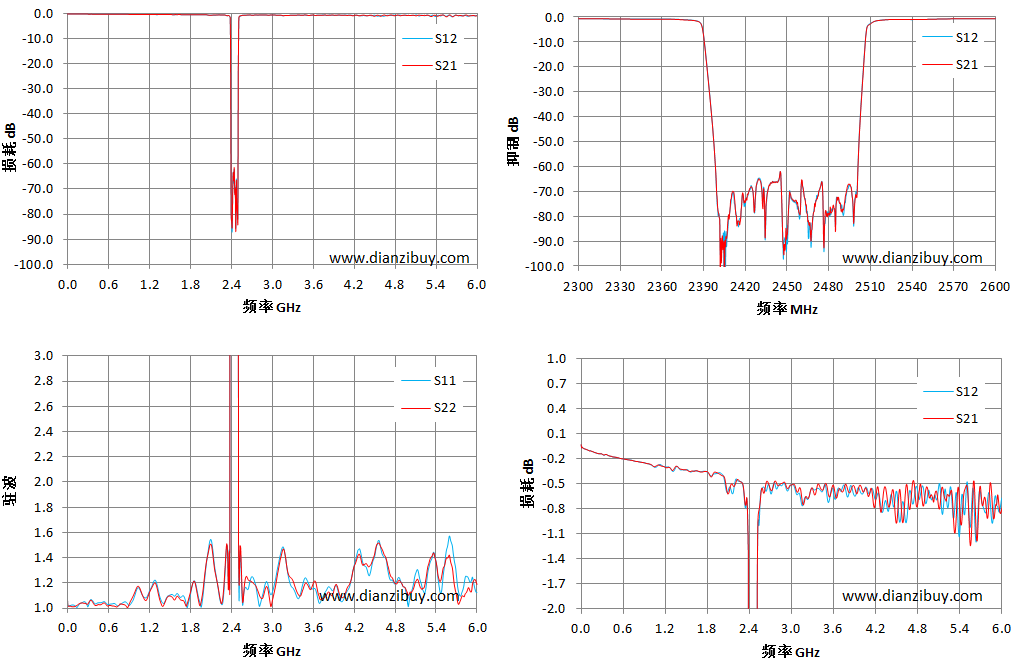

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
