产品
宽带全向天线
工作频率 32~40GHz,增益 0dBi@俯仰面20°~70°,垂直极化,2.92
- ZQX7-32-40G-1602
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 32 | ~ | 40 | GHz |
| 增益 | 0 | dBi@俯仰面20°~70° | ||
| 驻波比 | 2 | |||
| 不圆度 | 2 | dB | ||
| 承受功率 | 5 | W |
其它参数
| 极化方式 | 垂直极化 |
| 接口形式 | 2.92-K |
| 接口材质 | 外壳304不锈钢 |
| 外形尺寸 | 35*18.5*18.5mm |
| 估算重量 | 20g |
| 表面 | 海灰色 |
| 工作温度 | -25~+55℃设计保证 |
外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；

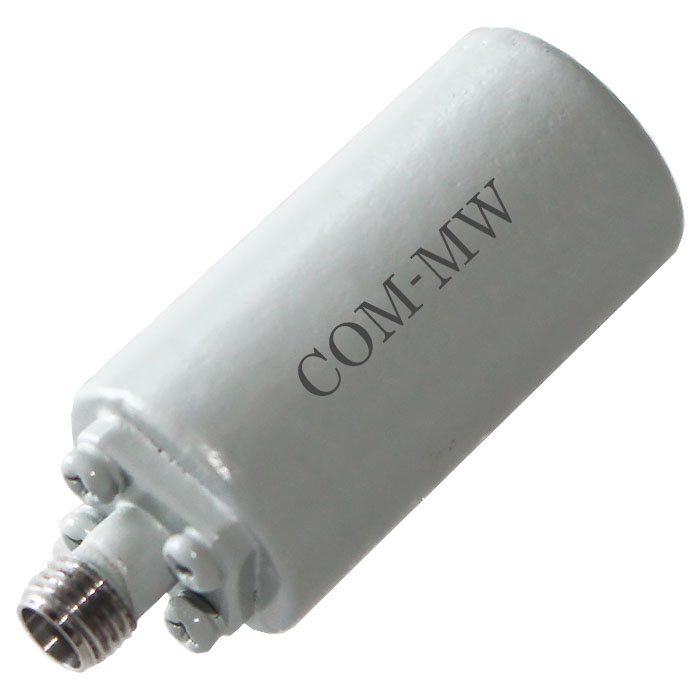

参考实物图
