产品
功率放大器
1~18GHz,增益 42dB,饱和功率 30dBm,2.92
- DPA8-1-18G-4059
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 增益 | 42 | dB | ||
| 增益平坦度 | ±2 | ±2.5 | dB | |
| 输入驻波比 | 2 | |||
| 饱和功率 | 30 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 1200mA |
| 工作温度 | -40~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | Psat |
| GHz | VSWR | VSWR | dB | dBm | dBm |
| 0.5 | 1.67 | 5.22 | 41.82 | 24.93 | 30.4 |
| 1.89 | 1.09 | 1.26 | 50.16 | 29.85 | 35.24 |
| 3.29 | 1.09 | 1.06 | 50.55 | 30.23 | 35.5 |
| 4.68 | 1.43 | 1.14 | 49.75 | 29.95 | 34.9 |
| 6.07 | 1.62 | 1.07 | 49.7 | 29.8 | 35.2 |
| 7.46 | 1.62 | 1.3 | 48.86 | 30.4 | 34.24 |
| 8.86 | 1.31 | 1.38 | 48.37 | 30.1 | 33.8 |
| 10.25 | 1.04 | 1.37 | 48.52 | 30.9 | 35.5 |
| 11.64 | 1.23 | 1.52 | 48.27 | 31 | 34.55 |
| 13.04 | 1.48 | 1.32 | 47.4 | 31 | 33.8 |
| 14.43 | 1.63 | 2.11 | 47.23 | 29.8 | 32.63 |
| 15.82 | 1.56 | 1.61 | 48.14 | 30.5 | 32.95 |
| 17.21 | 1.14 | 1.52 | 48.6 | 30.12 | 33.24 |
| 18.61 | 1.71 | 1.47 | 45.59 | 29 | 30.3 |
| 20 | 2.82 | 1.4 | 38.47 | 25.2 | 26.1 |

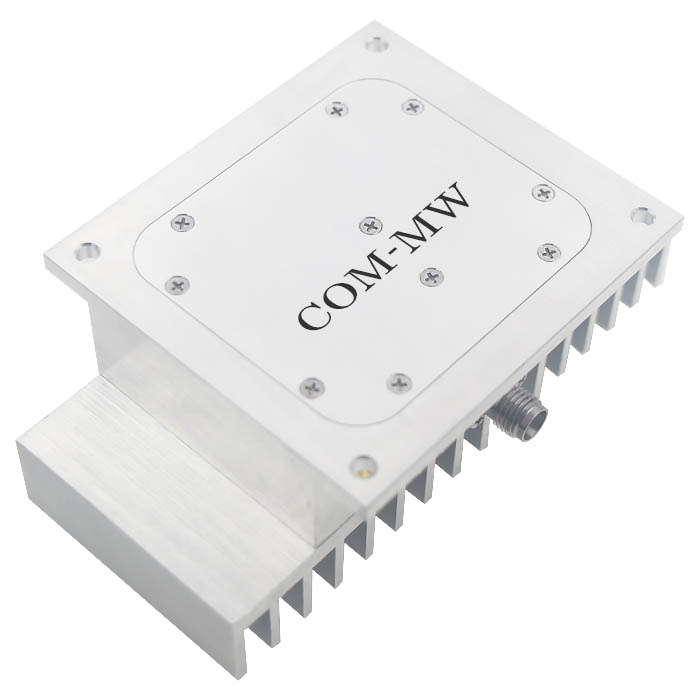

参考实物图

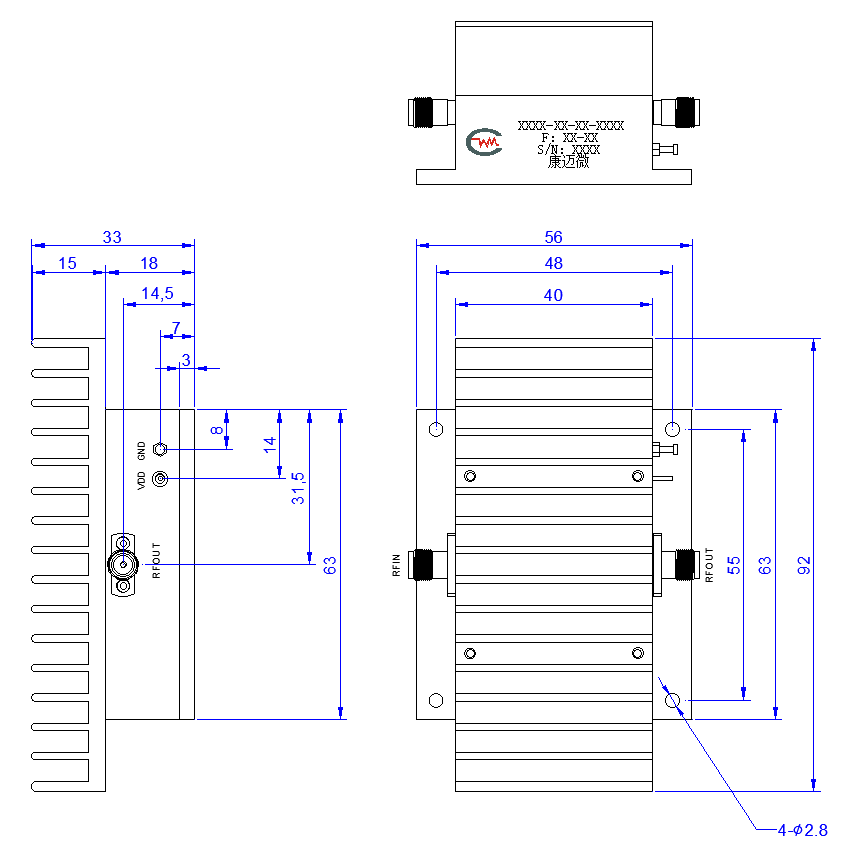

外形结构图

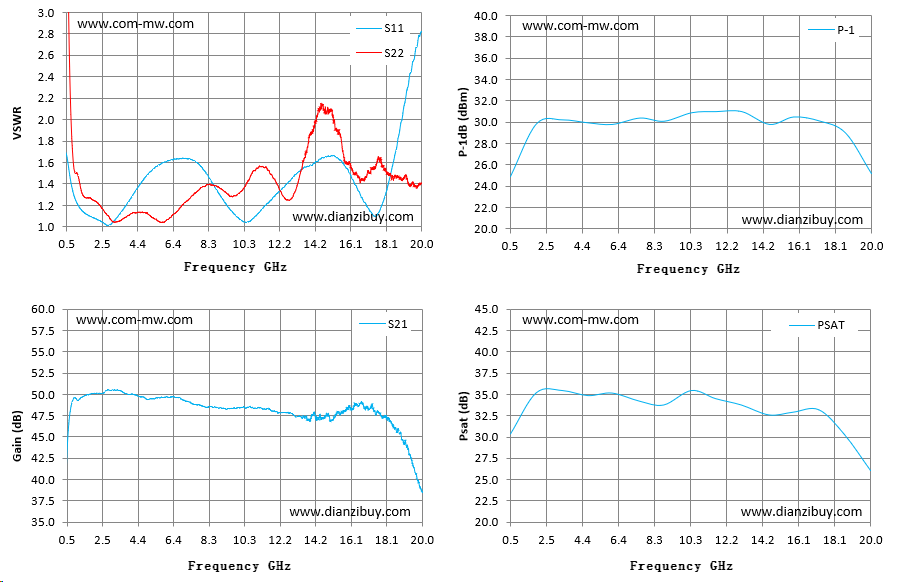

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
