低噪声放大器
2000~4000MHz, 增益35dB, 噪声系数1dB, P-1dB功率10dBm, SMA
- DLNA8-2-4G-3873
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | 1 | dB | ||
| 噪声系数 | 1 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 工作电压 | +15V |
| 工作电流 | 150mA |
| 工作温度 | -40~+60℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | PSAT | Nosie |
| MHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 1000 | 1.54 | 1.48 | 37.32 | 11.67 | 16.16 | 0.86 |
| 1286 | 1.3 | 1.49 | 38.94 | 13.02 | 16.91 | 0.89 |
| 1571 | 1.08 | 1.3 | 39.9 | 13.03 | 17.2 | 0.73 |
| 1857 | 1.09 | 1.13 | 40.45 | 13.31 | 17.48 | 0.82 |
| 2143 | 1.19 | 1.16 | 40.76 | 13.69 | 18.04 | 0.91 |
| 2429 | 1.27 | 1.27 | 40.94 | 14.14 | 18.39 | 0.93 |
| 2714 | 1.31 | 1.38 | 41.06 | 14.6 | 18.74 | 0.73 |
| 3000 | 1.34 | 1.48 | 41.13 | 15.13 | 18.99 | 0.8 |
| 3286 | 1.34 | 1.54 | 41.16 | 15.36 | 19.15 | 0.84 |
| 3571 | 1.33 | 1.52 | 41.14 | 15.58 | 19.21 | 0.82 |
| 3857 | 1.31 | 1.44 | 41.04 | 15.78 | 19.44 | 0.81 |
| 4143 | 1.35 | 1.33 | 40.76 | 15.57 | 19.3 | 0.9 |
| 4429 | 1.37 | 1.32 | 40.22 | 15.32 | 19.23 | 1.05 |
| 4714 | 1.44 | 1.45 | 39.34 | 14.8 | 19 | 1.03 |
| 5000 | 1.55 | 1.65 | 38.16 | 14.37 | 18.78 | 0.92 |

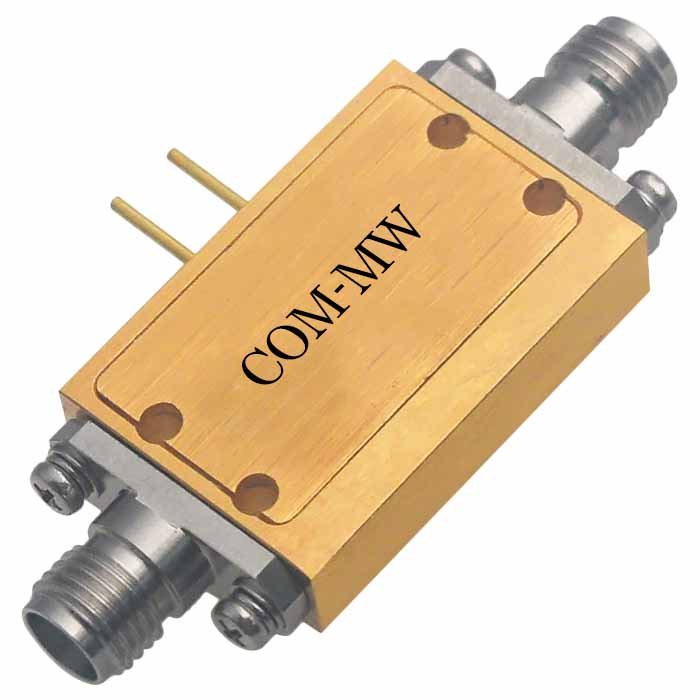

参考实物图

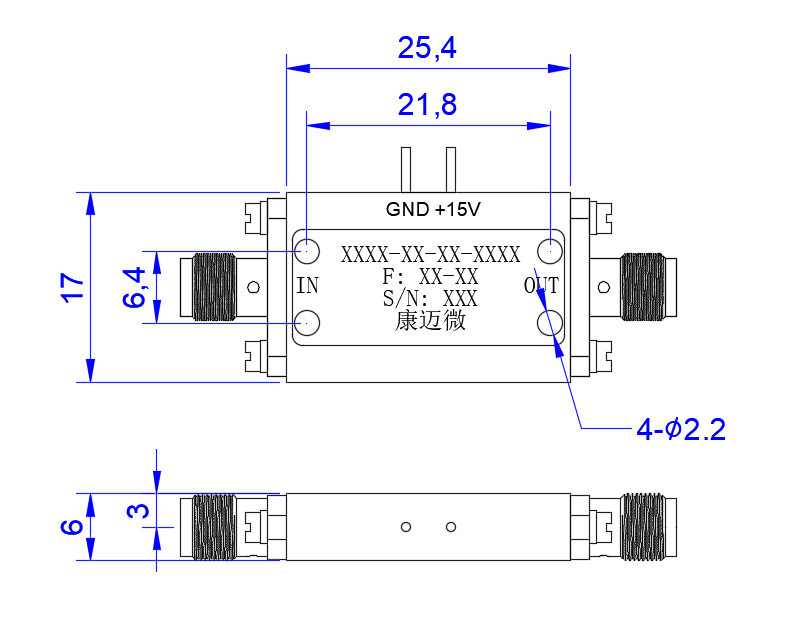

外形结构图（mm）

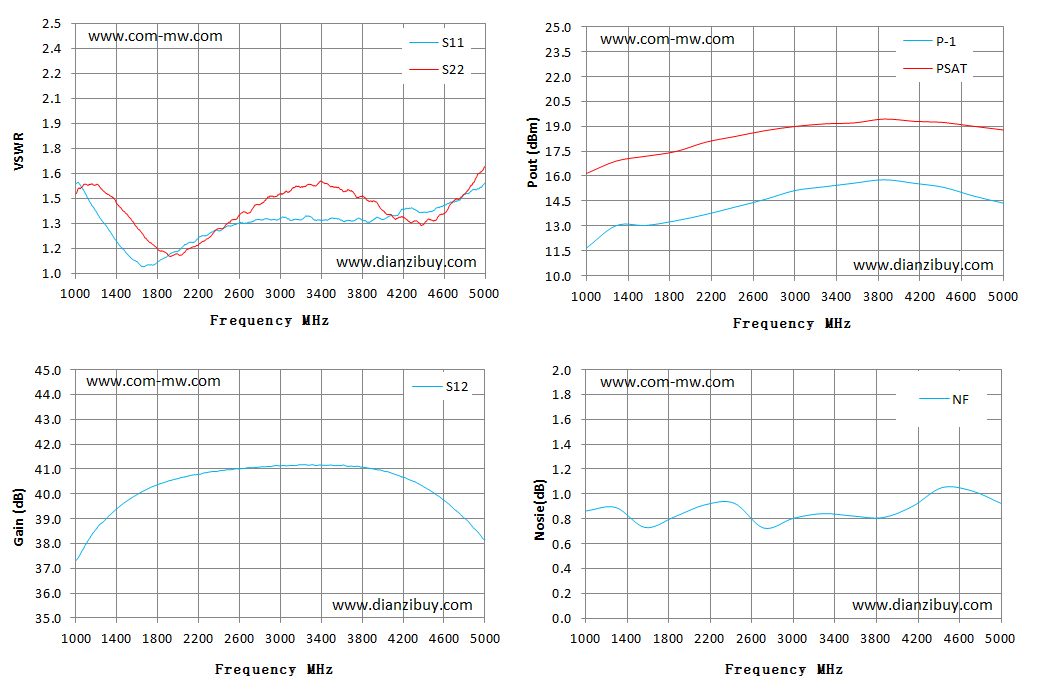

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
