产品
波导转接器
工作频率39.2~59.6GHz, 功率容量10W, 矩形波导, BJ500, 1.85-M
- D25-BWC5001.85J-687
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低驻波比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ500or WR19 |
| 接口形式二 | 1.85-M |
| 法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 38 | 1.27 | -0.2 |
| 39.54 | 1.08 | -0.1 |
| 41.09 | 1.07 | -0.12 |
| 42.63 | 1.09 | -0.11 |
| 44.17 | 1.14 | -0.11 |
| 45.71 | 1.11 | -0.11 |
| 47.26 | 1.14 | -0.09 |
| 48.8 | 1.17 | -0.11 |
| 50.34 | 1.2 | -0.11 |
| 51.89 | 1.28 | -0.11 |
| 53.43 | 1.28 | -0.11 |
| 54.97 | 1.25 | -0.15 |
| 56.51 | 1.23 | -0.12 |
| 58.06 | 1.19 | -0.12 |
| 59.6 | 1.19 | -0.18 |

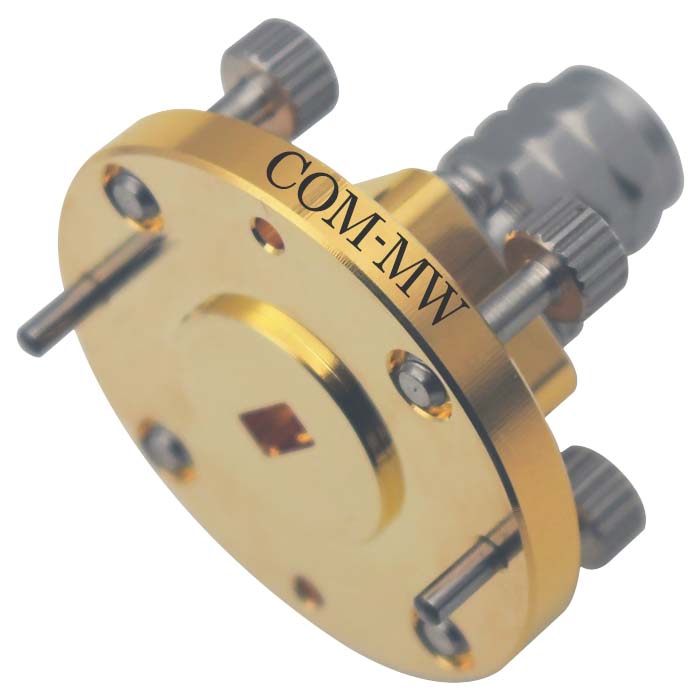

参考实物图

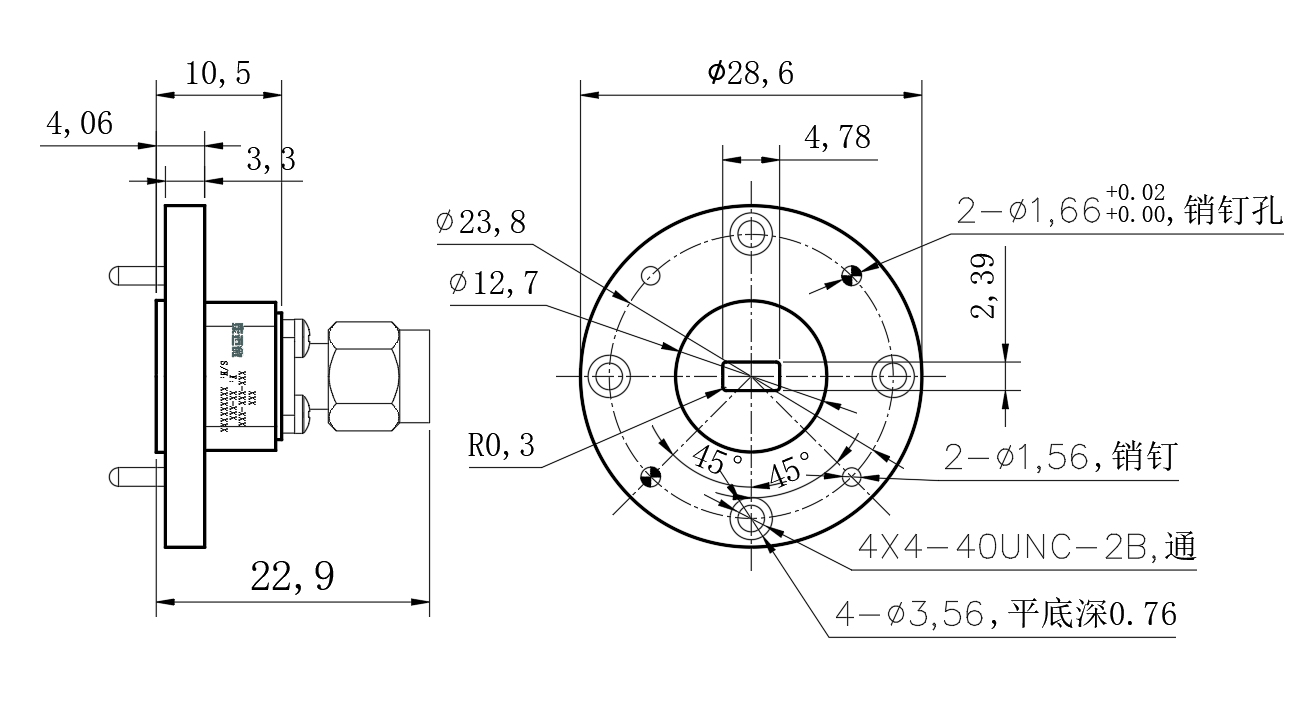

外形结构图（mm）

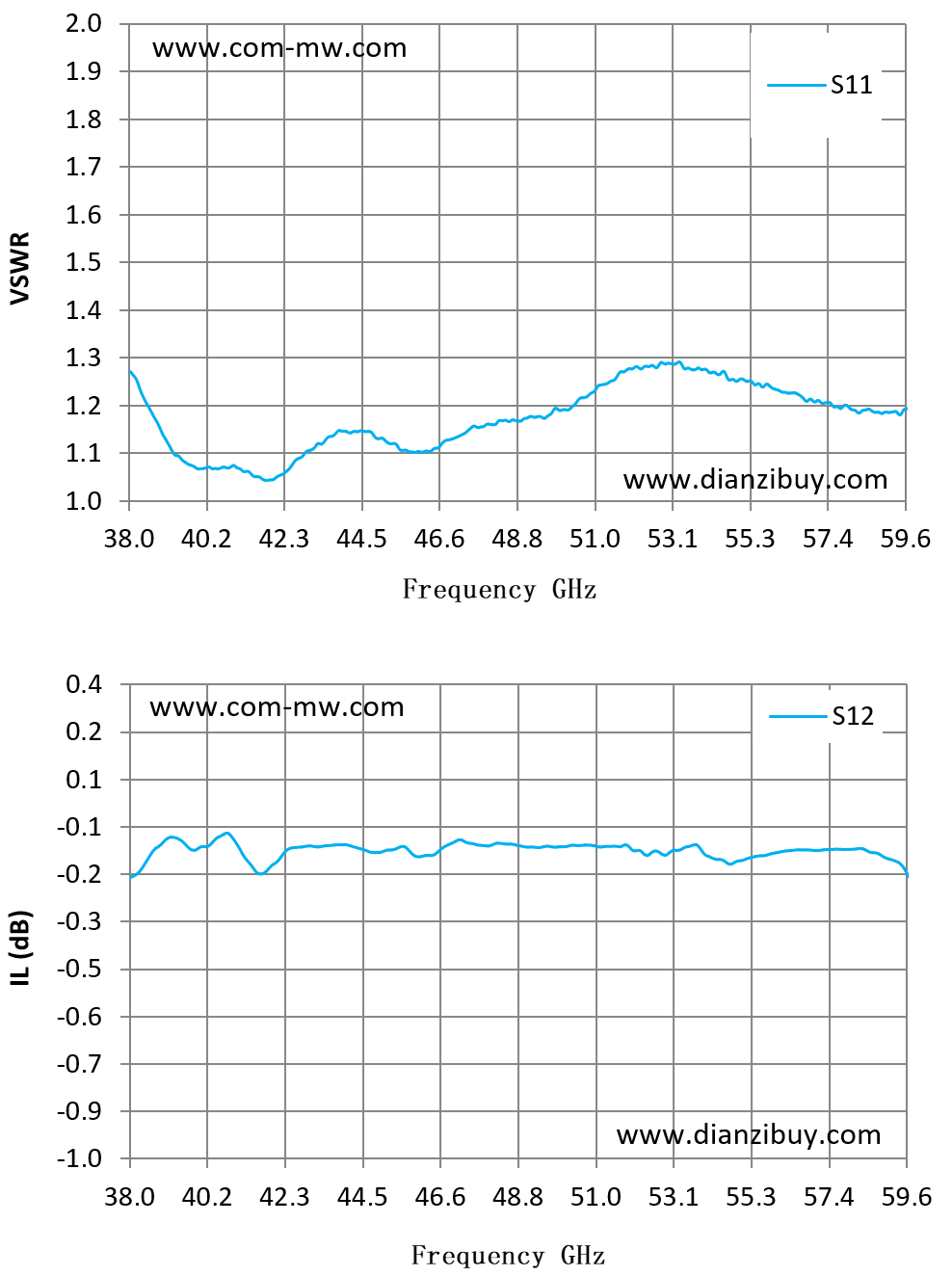

典型测试曲线图
