功分器
100~500MHz, 200W, 2路, 0°, N
- ZPD8-2M100-500-2595
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 500 | MHz |
| 插入损耗 | 0.4 | 0.6 | dB | |
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1、2 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 50 | 1.68 | 1.23 | -3.38 | -0.05 | -11.53 |
| 86 | 1.32 | 1.1 | -3.22 | -0.05 | -19.22 |
| 121 | 1.07 | 1.05 | -3.16 | -0.05 | -35.72 |
| 157 | 1.12 | 1.01 | -3.2 | -0.04 | -23.09 |
| 193 | 1.17 | 1.04 | -3.25 | -0.04 | -23.03 |
| 229 | 1.09 | 1.03 | -3.26 | -0.02 | -31.76 |
| 264 | 1.03 | 1.02 | -3.27 | -0.01 | -30.92 |
| 300 | 1.15 | 1.08 | -3.31 | -0.04 | -24.88 |
| 336 | 1.17 | 1.12 | -3.33 | -0.02 | -27.01 |
| 371 | 1.1 | 1.11 | -3.31 | -0.01 | -35.02 |
| 407 | 1.02 | 1.07 | -3.3 | -0.01 | -25.79 |
| 443 | 1.1 | 1.12 | -3.33 | -0.01 | -22.56 |
| 479 | 1.14 | 1.18 | -3.37 | -0.01 | -19.83 |
| 514 | 1.28 | 1.23 | -3.45 | -15.14 | |
| 550 | 1.61 | 1.37 | -3.66 | 0.01 | -11.39 |

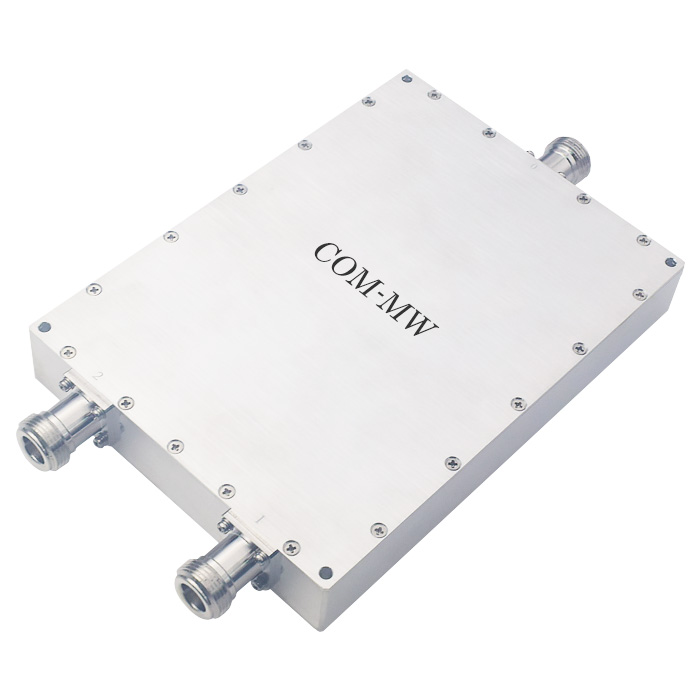

参考实物图

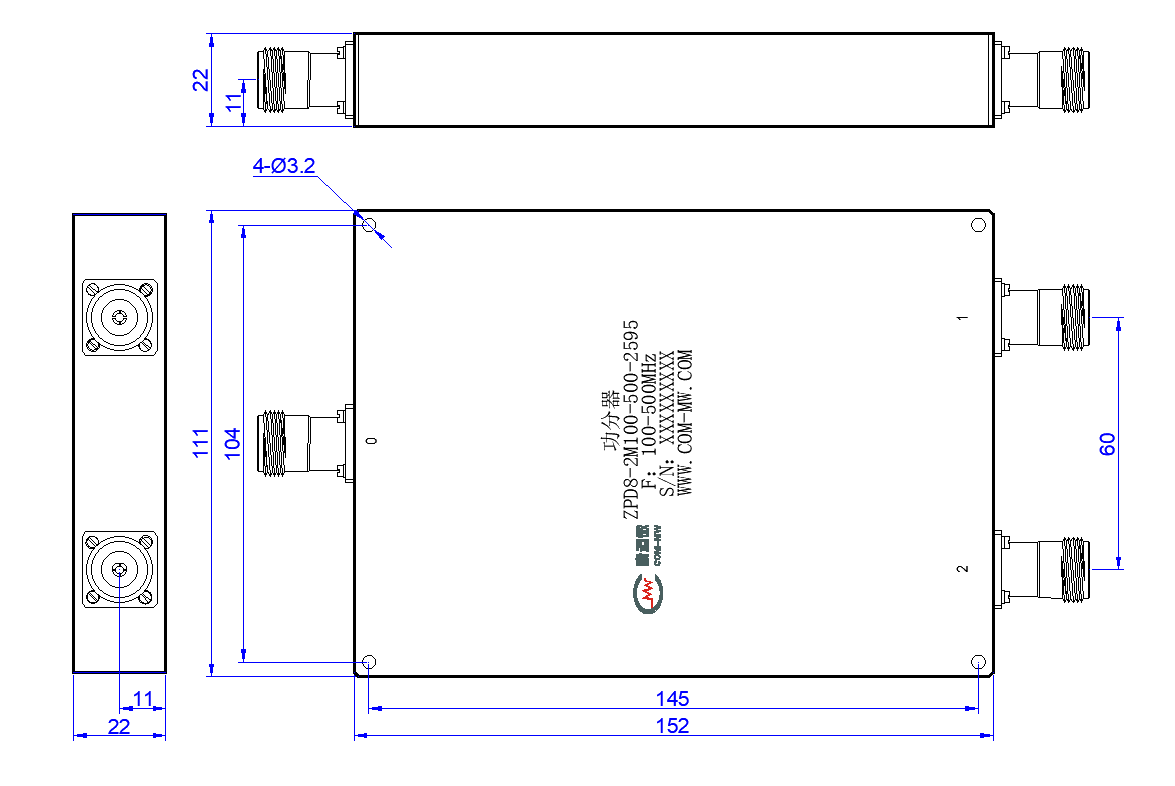

外形结构图（mm）

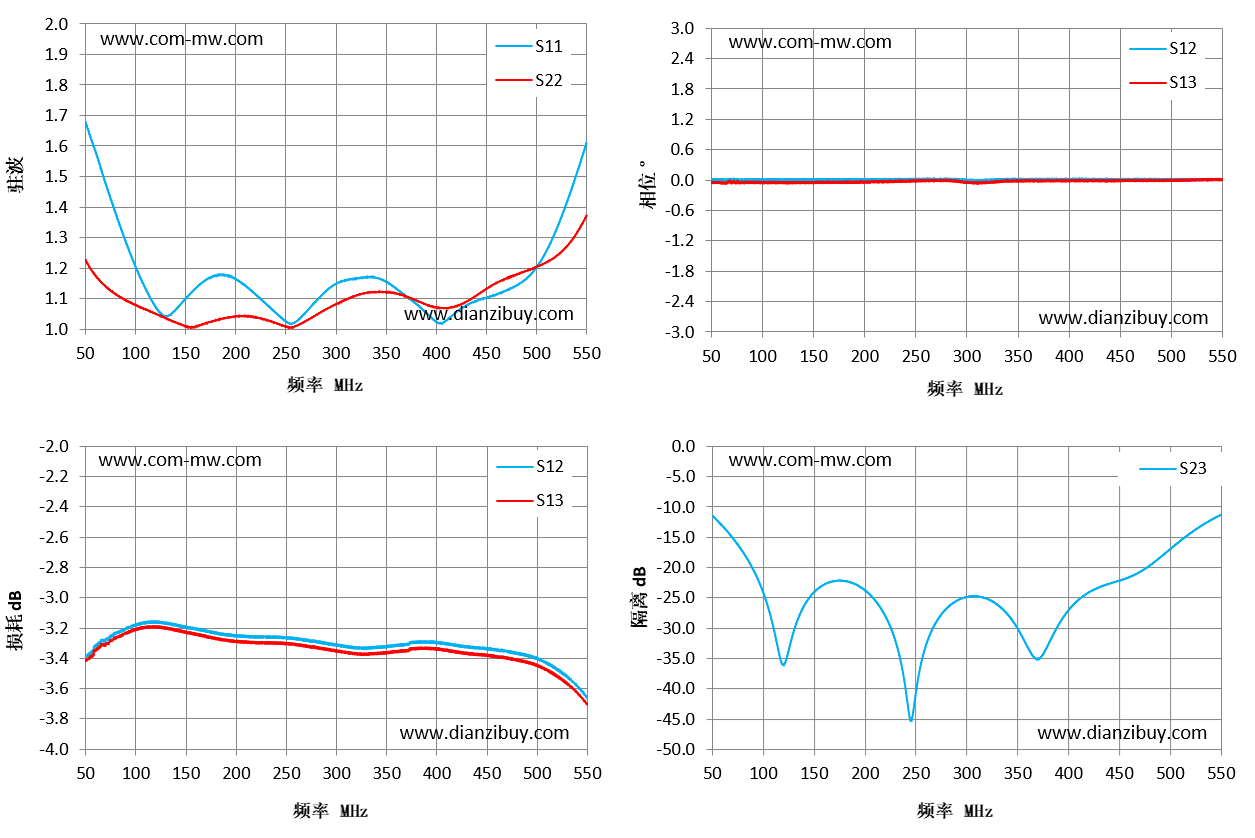

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
