产品
滤波器
通带频率 420~1020MHz,1420-3100MHz≥50dBc,微带圆针
- ZBF15-L720-600-352
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 420 | ~ | 1020 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | 520MHz | 920MHz | 0.5 | dB | ||
| 带内波动 | 420MHz | 1020MHz | 1.0 | dB | ||
| 带外抑制 | 1420-3100 | MHz≥ | 50 | dBc | ||
| 带外抑制 | DC-220 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 200 | 325.80 | 220.86 | -73.74 | -73.74 | 1.45 |
| 279 | 82.46 | 64.39 | -34.61 | -34.61 | 1.91 |
| 357 | 2.92 | 2.90 | -2.61 | -2.61 | 8.53 |
| 436 | 1.15 | 1.13 | -0.53 | -0.53 | 3.59 |
| 514 | 1.30 | 1.31 | -0.51 | -0.51 | 2.53 |
| 593 | 1.24 | 1.23 | -0.48 | -0.48 | 2.18 |
| 671 | 1.15 | 1.09 | -0.45 | -0.45 | 2.04 |
| 750 | 1.10 | 1.04 | -0.46 | -0.46 | 2.03 |
| 829 | 1.03 | 1.03 | -0.50 | -0.50 | 2.13 |
| 907 | 1.01 | 1.06 | -0.58 | -0.58 | 2.35 |
| 986 | 1.13 | 1.17 | -0.73 | -0.73 | 2.84 |
| 1064 | 1.04 | 1.04 | -1.05 | -1.05 | 4.27 |
| 1143 | 12.79 | 10.57 | -12.04 | -12.04 | 4.32 |
| 1221 | 35.28 | 24.70 | -33.16 | -33.16 | 1.73 |
| 1300 | 53.53 | 38.63 | -55.79 | -55.79 | 0.97 |

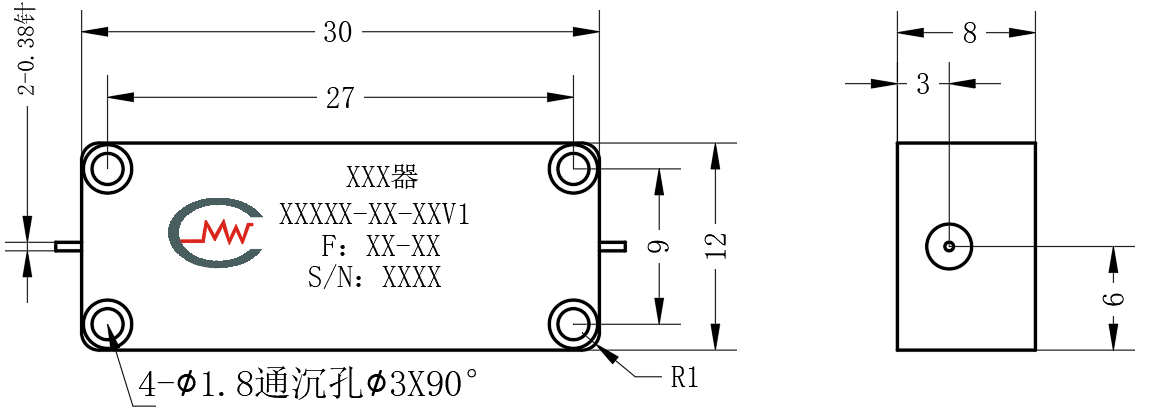

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
