带阻滤波器
阻带频率2400~2483.5MHz, ≥60dB, 通带频率DC~2390MHz, 2493.5~6000MHz, N
- K6-2400-2483.5-10N60100-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2400 | ~ | 2483.5 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2390 | MHz | |
| 通带频率 | 2493.5 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 110W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 驻波 | S11 驻波 |
|---|---|---|
| 2300 | -0.38 | 1.18 |
| 2390 | -2.07 | 1.28 |
| 2392 | -7.41 | 3.24 |
| 2394 | -15.34 | 7.14 |
| 2396 | -27.65 | 9.66 |
| 2400 | -76.65 | 26.66 |
| 2440 | -65.50 | 34.74 |
| 2450 | -80.63 | 29.49 |
| 2453 | -74.86 | 15.49 |
| 2483.5 | -64.32 | 29.09 |
| 2487 | -16.76 | 10.66 |
| 2489 | -7.66 | 7.67 |
| 2491 | -4.38 | 4.31 |
| 2493.5 | -1.89 | 1.27 |
| 2600 | -0.77 | 1.32 |
参考实物图

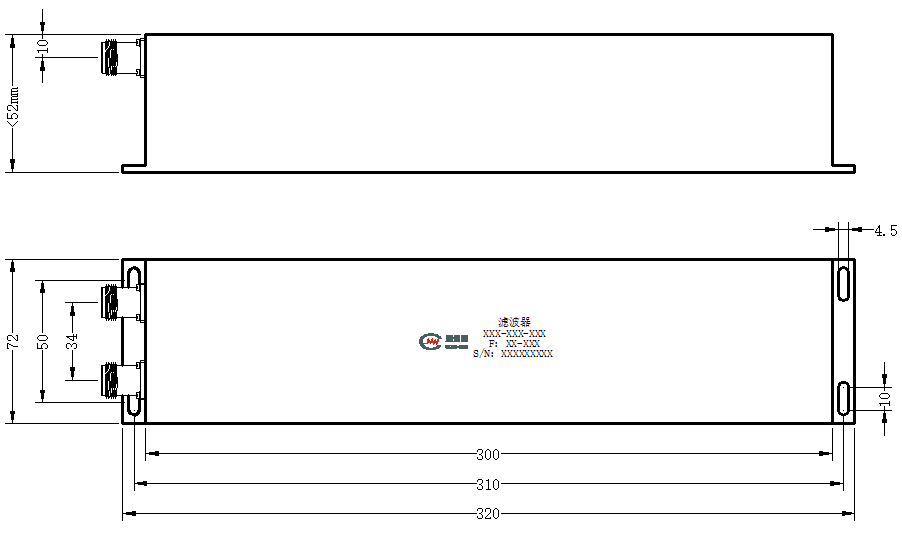

外形结构图（mm）

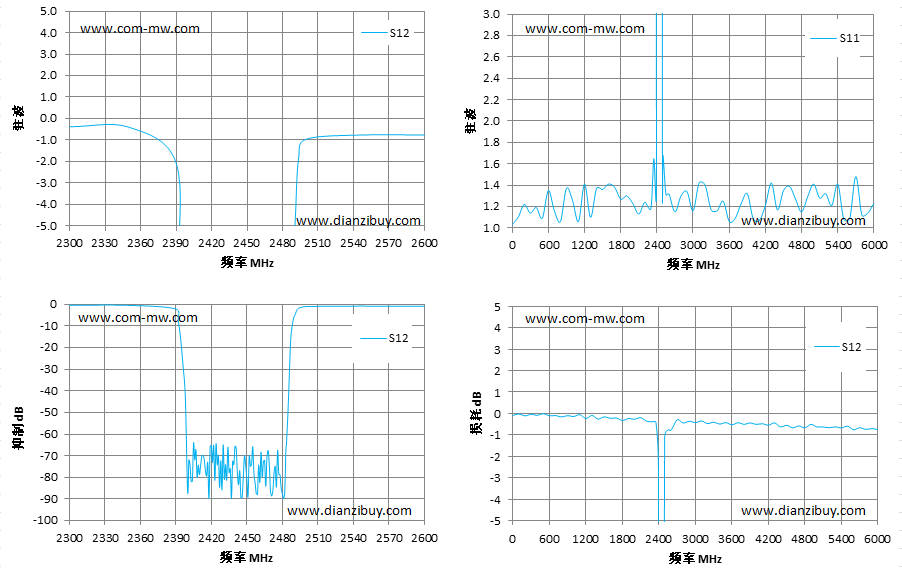

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
