产品
衰减器
工作频率0~50GHz, 衰减度1dB, 功率容量2W, 阻抗50Ω, 2.4
- DA9-12-0-50G-1744
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低驻波比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 50 | GHz |
| 衰减度 | 1 | dB | ||
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 2W |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-JK |
| 接口材质 | 不锈钢 |
| 表面 | 不锈钢钝化 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 重量5g |

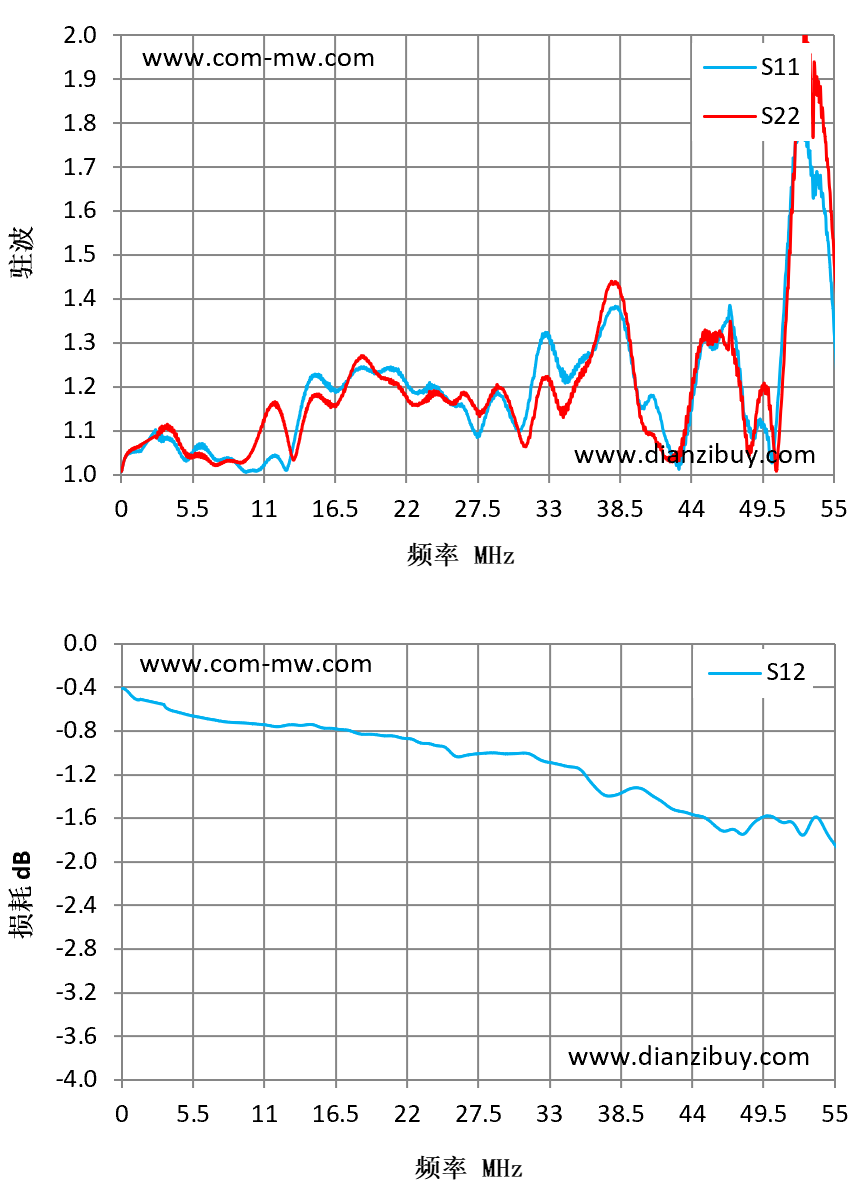

典型测试曲线图

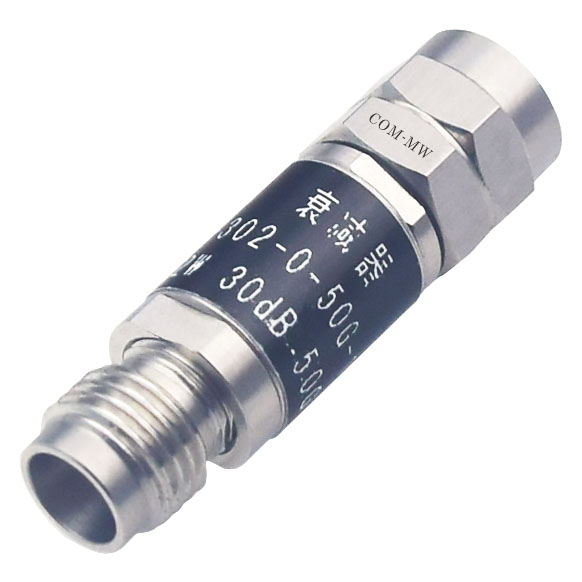

参考实物图
外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.41 |
| 4 | 1.08 | 1.1 | -0.62 |
| 8 | 1.04 | 1.03 | -0.72 |
| 12 | 1.04 | 1.15 | -0.76 |
| 16 | 1.2 | 1.16 | -0.77 |
| 20 | 1.24 | 1.23 | -0.84 |
| 24 | 1.21 | 1.19 | -0.92 |
| 28 | 1.12 | 1.14 | -1 |
| 31 | 1.11 | 1.07 | -1 |
| 35 | 1.23 | 1.19 | -1.13 |
| 39 | 1.33 | 1.37 | -1.34 |
| 43 | 1.03 | 1.05 | -1.53 |
| 47 | 1.39 | 1.34 | -1.7 |
| 51 | 1.29 | 1.17 | -1.64 |
| 55 | 1.35 | 1.52 | -1.84 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
