产品
测向天线
监测频率 120~6000MHz,测向1频率 120~1500MHz,测向2频率 1000~6000MHz,垂直极化
- ZCX7-150-6000-1858
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带测向天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 监测频率 | 120 | ~ | 6000 | MHz |
| 测向1频率 | 120 | ~ | 1500 | MHz |
| 测向2频率 | 1000 | ~ | 6000 | MHz |
| 监测增益 | -3 | dBi | ||
| 测向1增益 | -9 | dBi | ||
| 测向2增益 | -7 | dBi | ||
| 驻波比 | 3.0 |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 1W设计保证 |
| 接口形式 | SMA-J*19个 |
| 外形尺寸 | 510*510*1200mm不含电缆 |
| 估算重量 | 5Kg |
| 表面 | 交通白RAL9016 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -30~+60℃设计保证 |

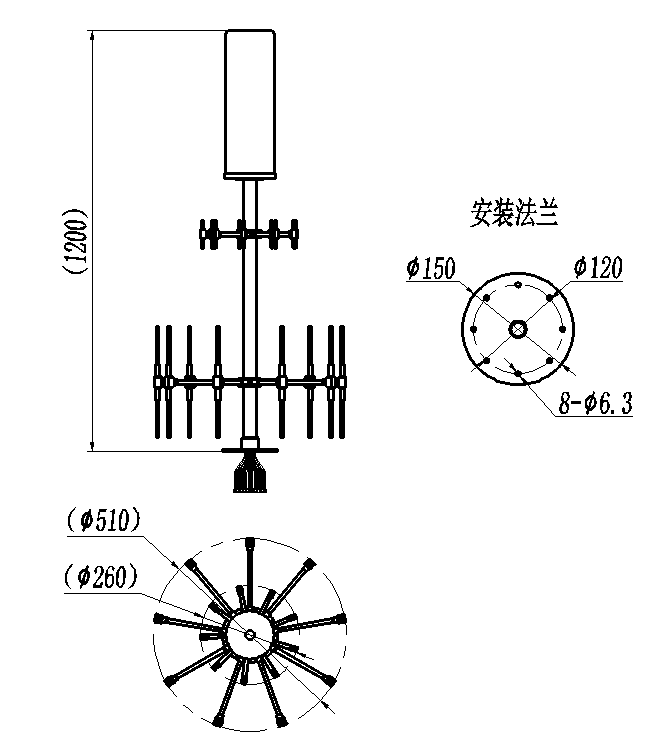

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

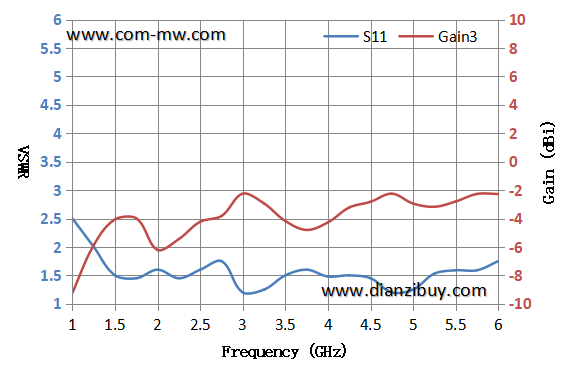

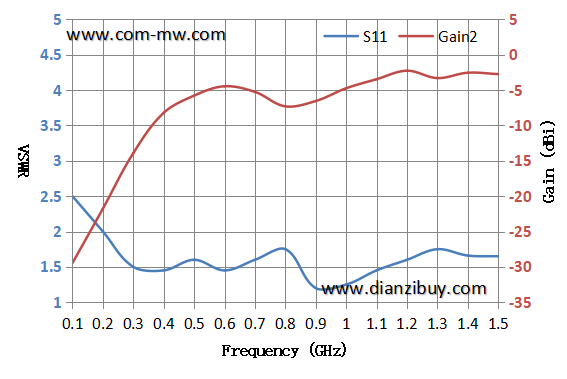

典型测试曲线
