滤波器
通带频率 2.7~8GHz,DC-2.4GHz≥40dB,2.4-2.5MHz≥20dB,微带焊盘
- ZHPF15-L2.7-8G-225
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.7 | ~ | 8 | GHz |
| 通带损耗 | 2.7-2.9 | GHz | 2.0 | dB | ||
| 通带损耗 | 2.9-8 | GHz | 1.0 | dB | ||
| 带外抑制 | DC-2.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 2.4-2.5 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 2.0 |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

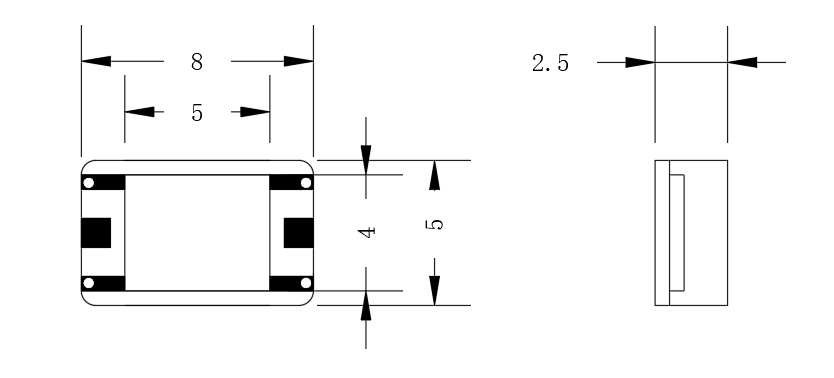

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
