低噪声放大器
2200~2400MHz, 增益30dB, 噪声系数0.9dB, P-1dB功率15dBm, N
- DLNA8-2200-2400-1595
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2200 | ~ | 2400 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 1 | dB | ||
| 噪声系数 | 0.9 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.5 | |||
| P-1dB功率 | 15 | dBm | ||
| 最大输入功率 | 40 | dBm |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |

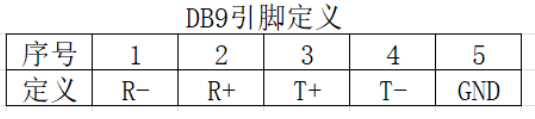

引脚定义

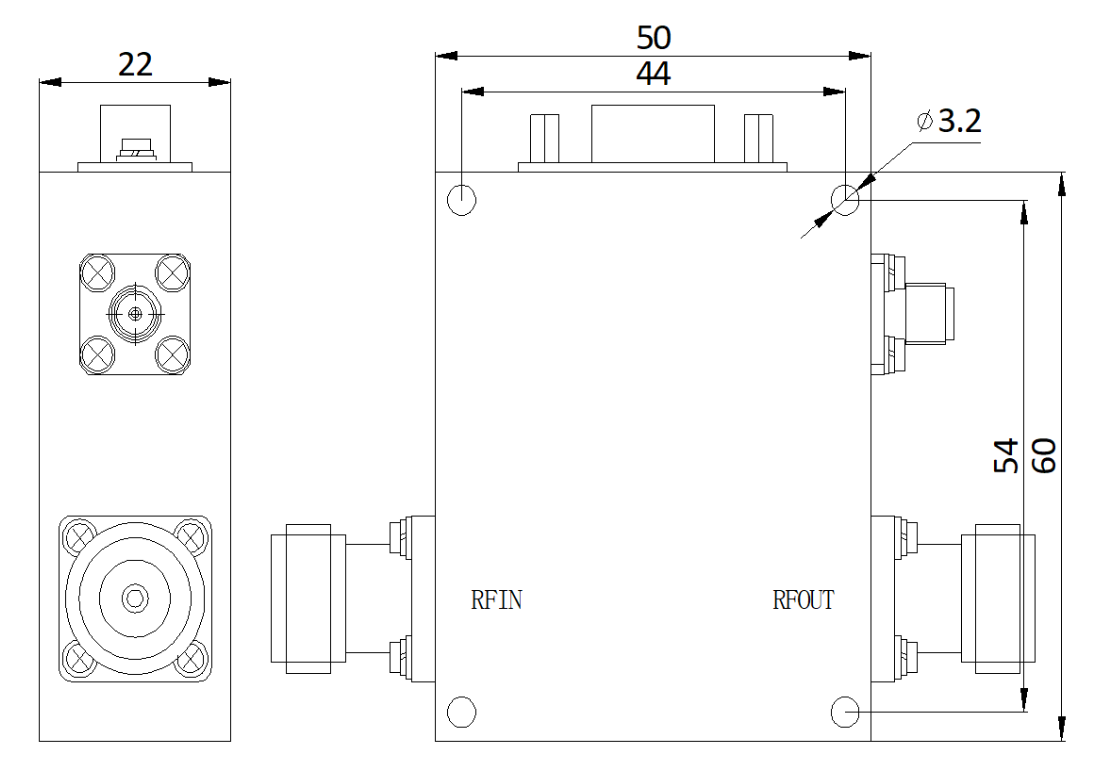

外形结构图（mm）
其它要求
| 1 | 供电接口：SMA-K（12-15V）。 |
| 2 | 监控通信接口：RS422。 |
| 3 | LNA具有限幅、滤波等馈源保护措施，可防止近距离接收、高功率辐射源以及外部干扰信号所带来的放大器损毁、同频干扰等问题； |
| 4 | LNA具有电流、电压、温度监测功能，可在ACU软件上实时显示。 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
