产品
滤波器
通带频率 7875~8025MHz,DC-6.5GHz≥85dBc,9.8-11GHz≥85dBc,微带圆针
- ZBF5-C7950-150-3525
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7875 | ~ | 8025 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-6.5 | GHz≥ | 85 | dBc | ||
| 带外抑制 | 9.8-11 | GHz≥ | 85 | dBc | ||
| 带外抑制 | 11-16 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.50 | 53.59 | 55.72 | -44.82 | 0.47 |
| 7.57 | 46.91 | 51.33 | -37.21 | 0.66 |
| 7.64 | 44.30 | 45.71 | -30.37 | 0.90 |
| 7.71 | 27.19 | 29.38 | -18.94 | 1.68 |
| 7.79 | 4.86 | 5.00 | -4.71 | 4.52 |
| 7.86 | 1.08 | 1.09 | -0.98 | 3.96 |
| 7.93 | 1.03 | 1.04 | -0.84 | 3.10 |
| 8.00 | 1.05 | 1.01 | -0.82 | 3.01 |
| 8.07 | 1.05 | 1.06 | -0.87 | 3.29 |
| 8.14 | 1.24 | 1.26 | -1.09 | 4.32 |
| 8.21 | 12.13 | 12.57 | -10.24 | 3.18 |
| 8.29 | 28.95 | 28.41 | -24.42 | 1.31 |
| 8.36 | 34.27 | 36.16 | -32.84 | 0.86 |
| 8.43 | 39.24 | 38.38 | -42.03 | 0.59 |
| 8.50 | 40.70 | 43.62 | -47.89 | 0.47 |

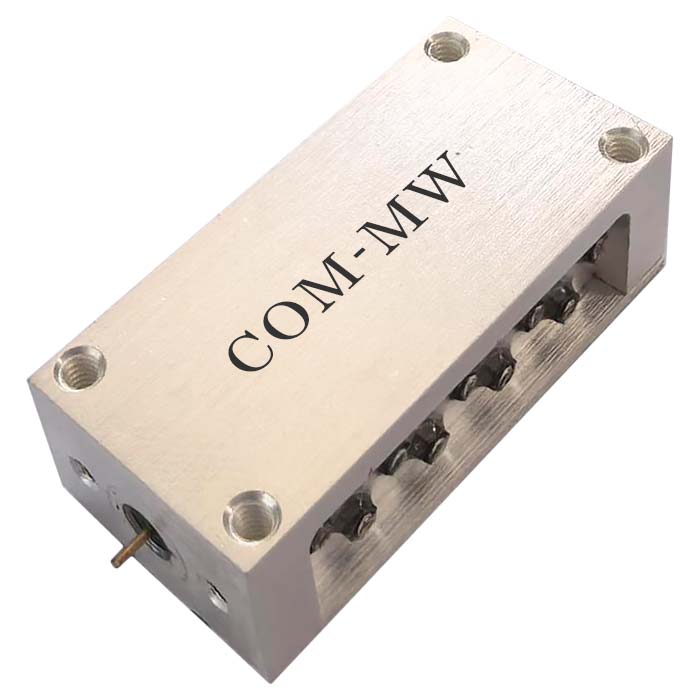

参考实物图

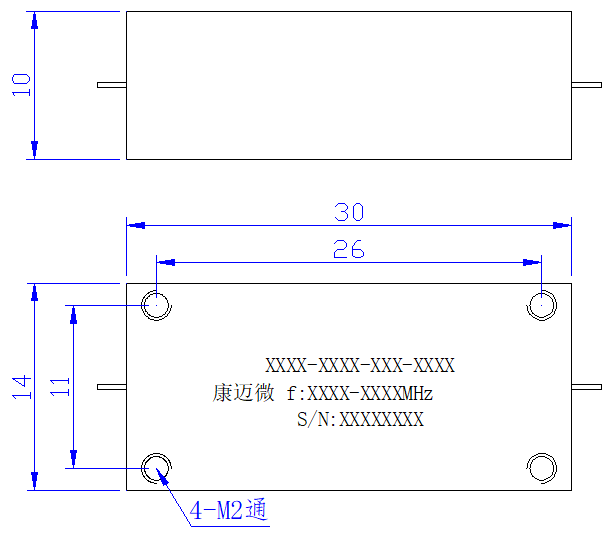

外形结构图（mm）

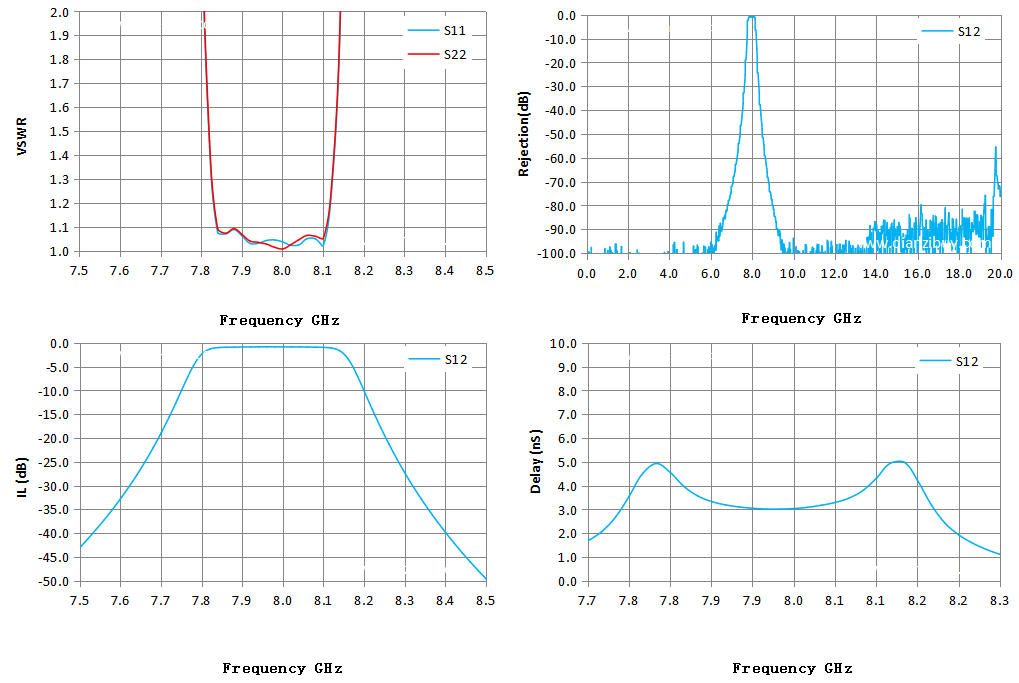

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
