滤波器
通带频率9.5~10.5GHz, DC-9GHz≥50dB, 11-22GHz≥65dB, SMA-K可拆
- ZBF4-C10-1G-1127
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9.5 | ~ | 10.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-9 | GHz≥ | 50 | dB | ||
| 带外抑制 | 11-22 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 9 | 48.2 | 51.58 | -58.03 | 0.3 |
| 9.14 | 26.33 | 28.58 | -46 | 0.5 |
| 9.29 | 16.56 | 17.52 | -29.18 | 1.39 |
| 9.43 | 11.13 | 11.36 | -12.5 | 2.04 |
| 9.57 | 1.2 | 1.21 | -0.88 | 2.45 |
| 9.71 | 1.21 | 1.21 | -0.69 | 2.39 |
| 9.86 | 1.08 | 1.06 | -0.49 | 1.99 |
| 10 | 1.09 | 1.08 | -0.42 | 1.95 |
| 10.14 | 1.25 | 1.25 | -0.47 | 2.07 |
| 10.29 | 1.15 | 1.15 | -0.5 | 2.35 |
| 10.43 | 1.14 | 1.13 | -0.55 | 2.9 |
| 10.57 | 1.52 | 1.43 | -1.59 | 2.71 |
| 10.71 | 48.56 | 96.79 | -33.52 | 1.79 |
| 10.86 | 27.87 | 25.56 | -49.06 | 0.95 |
| 11 | 24.28 | 21.07 | -69.17 | 0.42 |

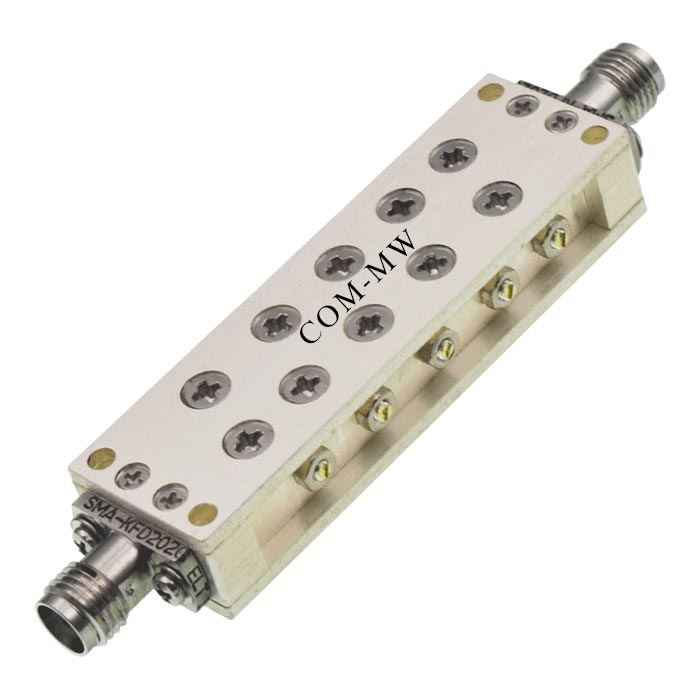

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
