产品
滤波器
通带频率60~80MHz, 120-250MHz≥44dBc, 250-400MHz≥55dB, 微带圆针
- ZBF15-L70-20-1696
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 60 | ~ | 80 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 通带损耗 | / | / | 1.0 | dB | ||
| 带外抑制 | 120-250 | MHz≥ | 44 | dBc | ||
| 带外抑制 | 250-400 | MHz≥ | 55 | dB | ||
| 带外抑制 | DC-15 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延稳定性 | ≤0.5ns/24h |
| 时延波动 | ≤2ns60-80MHz（0.2ns带内任意900KHz） |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 40 | 23.84 | 17.13 | -15.32 | -15.32 | 33.49 |
| 45 | 6.13 | 5.31 | -5.64 | -5.64 | 48.4 |
| 50 | 1.41 | 1.47 | -1.4 | -1.4 | 53.22 |
| 55 | 1.32 | 1.33 | -1.1 | -1.1 | 41.16 |
| 60 | 1.37 | 1.37 | -1.08 | -1.08 | 36.11 |
| 65 | 1.17 | 1.22 | -1.02 | -1.02 | 34.87 |
| 70 | 1.13 | 1.14 | -1.02 | -1.02 | 34.41 |
| 75 | 1.25 | 1.24 | -1.1 | -1.1 | 34.13 |
| 80 | 1.23 | 1.25 | -1.15 | -1.15 | 34.32 |
| 85 | 1.14 | 1.19 | -1.19 | -1.19 | 35.17 |
| 90 | 1.19 | 1.21 | -1.32 | -1.32 | 37.07 |
| 95 | 1.6 | 1.45 | -1.76 | -1.76 | 41.26 |
| 100 | 3.23 | 2.43 | -3.65 | -3.65 | 49.83 |
| 105 | 11.6 | 7.04 | -10.89 | -10.89 | 45.96 |
| 110 | 21.78 | 13.56 | -21.38 | -21.38 | 27.96 |

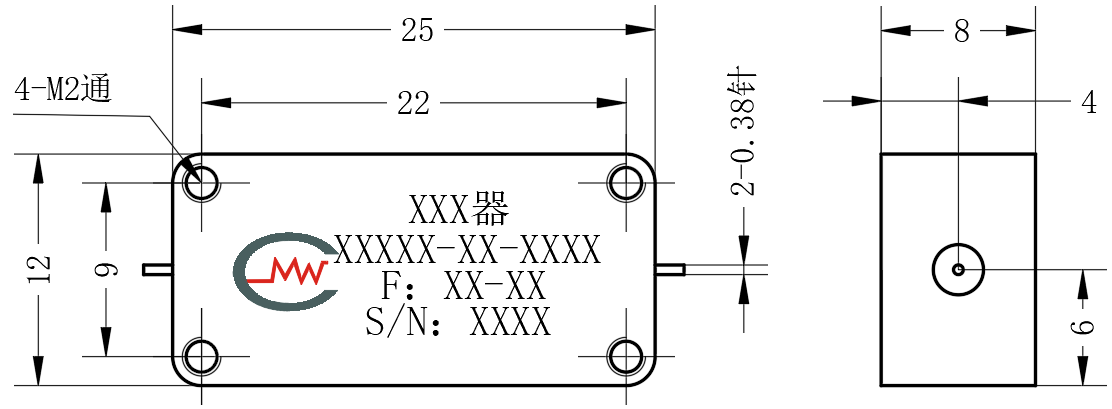

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
